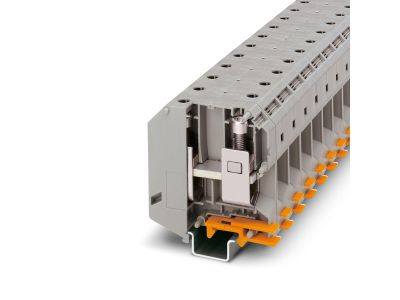

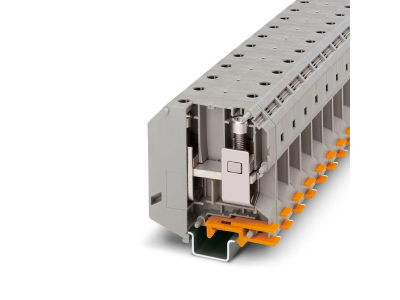

Złącze wysokoprądowe z zaciskami śrubowymi UKH 95, szary | 3010013 Phoenix Contact

Opis i Kluczowe Cechy

Złącze wysokoprądowe UKH 95 od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie zaprojektowane z myślą o bezpiecznym i trwałym przesyłaniu energii w wymagających instalacjach przemysłowych. Urządzenie charakteryzuje się prądem znamionowym na poziomie 232 A oraz napięciem znamionowym wynoszącym 1000 V, co czyni je idealnym komponentem do rozdzielnic głównych i systemów zasilania o dużej mocy. Zastosowanie śrub z łbem o gnieździe sześciokątnym (imbus) pozwala na uzyskanie wysokiego momentu dokręcania, co jest kluczowe dla zminimalizowania rezystancji przejścia i zapobiegania przegrzewaniu się styków.

• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 25 mm² do 95 mm² (AWG 4 - 3/0) zapewnia elastyczność w projektowaniu instalacji.
• Solidna konstrukcja: Szerokość obudowy wynosząca 25 mm oraz wysokość 90 mm gwarantują stabilność mechaniczną przy zachowaniu optymalnego wykorzystania miejsca na szynie.
• Niezawodne przyłącze śrubowe: Dwa punkty przyłączeniowe oparte na sprawdzonej technologii śrubowej zapewniają trwały docisk przewodu, odporny na wstrząsy i wibracje.
• Estetyka i funkcjonalność: Obudowa w kolorze szarym wykonana z wysokiej jakości materiałów izolacyjnych ułatwia identyfikację i porządkowanie obwodów w szafie sterowniczej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi dotyczącymi osprzętu elektrotechnicznego. Złącze UKH 95 spełnia wymagania bezpieczeństwa dla urządzeń pracujących pod wysokim obciążeniem, co potwierdza jego przydatność do pracy w systemach o napięciu izolacji do 1000 V. Dzięki zastosowaniu materiałów o wysokiej klasie palności, złączka zapewnia bezpieczeństwo pożarowe wewnątrz rozdzielnic.

Zastosowanie

Złącze wysokoprądowe UKH 95 znajduje szerokie zastosowanie w sektorze energetycznym oraz automatyce przemysłowej. Jest niezastąpione w:

• Budowie szaf sterowniczych i rozdzielnic niskiego napięcia jako główny punkt zasilający.
• Systemach dystrybucji energii w zakładach produkcyjnych i obiektach komercyjnych.
• Podłączaniu kabli zasilających o dużych przekrojach do szyn zbiorczych.
• Instalacjach OZE, w tym w farmach fotowoltaicznych i wiatrowych, gdzie wymagana jest obsługa wysokich prądów roboczych.

Wskazówki Montażowe

Prawidłowy montaż jest kluczem do długowieczności instalacji. Złącze UKH 95 jest przystosowane do montażu na standardowych szynach nośnych typu NS 35/15 oraz NS 32. Podczas instalacji należy zwrócić szczególną uwagę na:

• Przygotowanie przewodu: Należy zdjąć izolację na odpowiedniej długości, dbając o to, aby żyły nie zostały uszkodzone.
• Moment dokręcania: Użycie klucza sześciokątnego pozwala na precyzyjne dociśnięcie przewodu. Zaleca się stosowanie klucza dynamometrycznego, aby uniknąć przeciągnięcia gwintu lub zbyt słabego styku.
• Stabilizacja na szynie: Dzięki kompatybilności z szynami NS 35/15 i NS 32, złącze pewnie zatrzaskuje się na profilu, co eliminuje ryzyko przesuwania się komponentu pod wpływem ciężaru grubych kabli.

FAQ

• Jaki klucz jest potrzebny do dokręcenia śrub w złączu UKH 95? Złącze wykorzystuje śruby z łbem o gnieździe sześciokątnym, co wymaga użycia odpowiedniego klucza imbusowego zapewniającego optymalne przeniesienie siły.
• Czy złącze można montować na standardowej szynie TS35? Tak, produkt jest kompatybilny z szyną NS 35/15, która jest standardem w większości nowoczesnych rozdzielnic.
• Jaki jest maksymalny prąd roboczy dla tego modelu? Maksymalny prąd znamionowy wynosi 232 A, co pozwala na obsługę bardzo dużych obciążeń prądowych w sposób ciągły.
