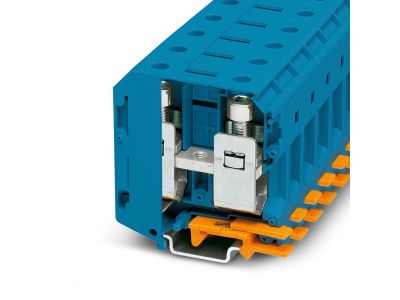

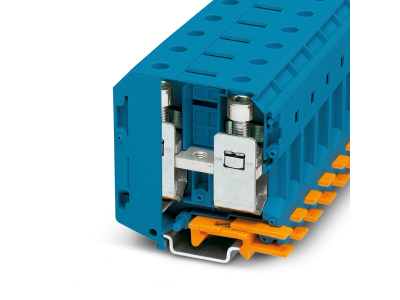

Złącze wysokoprądowe z zaciskami śrubowymi UKH 70 BU, 1-biegunowe, niebieskie | 3244601 Phoenix Contact

Opis i Kluczowe Cechy

Złącze wysokoprądowe UKH 70 BU (nr kat. 3244601) od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów o dużych przekrojach. Urządzenie charakteryzuje się prądem znamionowym na poziomie 192 A oraz napięciem znamionowym wynoszącym 1000 V, co czyni je idealnym komponentem do wymagających instalacji przemysłowych i rozdzielnic mocy. Niebieski kolor obudowy jednoznacznie identyfikuje złączkę jako element przeznaczony do torów neutralnych (N), co ułatwia organizację i serwisowanie szaf sterowniczych.

• Wysoka wydajność prądowa: Możliwość przewodzenia prądu o natężeniu do 192 A pozwala na obsługę dużych obciążeń bez ryzyka przegrzania styku.
• Szeroki zakres przekrojów: Złącze obsługuje przewody sztywne i giętkie w zakresie od 16 mm² do aż 95 mm² (AWG 4 - 3/0), co zapewnia ogromną elastyczność projektową.
• Niezawodne przyłącze śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje wysoką siłę docisku i minimalną rezystancję przejścia, co jest kluczowe w technice wysokoprądowej.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 20,3 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami bezpieczeństwa obowiązującymi w elektrotechnice. Złącze UKH 70 BU spełnia wymagania dotyczące izolacji przy napięciu znamionowym 1000 V, co pozwala na jego stosowanie w nowoczesnych systemach fotowoltaicznych oraz zaawansowanych układach napędowych. Wykorzystane materiały izolacyjne charakteryzują się wysoką odpornością termiczną i mechaniczną, co potwierdza certyfikacja producenta Phoenix Contact.

Zastosowanie

Złącze UKH 70 BU znajduje szerokie zastosowanie w sektorze energetycznym oraz automatyce przemysłowej. Jest niezastąpione wszędzie tam, gdzie wymagana jest dystrybucja dużej mocy przy zachowaniu najwyższych standardów bezpieczeństwa. Główne obszary aplikacji to:

• Główne rozdzielnice niskiego napięcia w budynkach przemysłowych i komercyjnych.
• Systemy zasilania awaryjnego i układy SZR (Samoczynne Załączanie Rezerwy).
• Przyłącza falowników i szaf sterowniczych w farmach fotowoltaicznych i wiatrowych.
• Przemysł ciężki, gdzie występują duże obciążenia silnikowe i procesowe.

Wskazówki Montażowe

Prawidłowy montaż jest kluczowy dla zachowania parametrów technicznych złącza. UKH 70 BU jest przystosowane do montażu na standardowych szynach DIN: NS 35/7,5, NS 35/15, NS 35/15-2,3 oraz na szynie typu G (NS 32). Podczas instalacji należy zwrócić szczególną uwagę na:

• Moment dokręcania: Należy stosować klucz dynamometryczny zgodnie z zaleceniami producenta, aby zapewnić trwały styk i uniknąć uszkodzenia gwintu.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych przy przewodach typu linka, co zapobiega rozwarstwianiu się żył i zwiększa powierzchnię styku.
• Stabilizacja: Przy przewodach o przekroju 95 mm² należy upewnić się, że szyna montażowa jest odpowiednio zamocowana do podłoża, aby wytrzymać naprężenia mechaniczne wynikające ze sztywności kabli.

FAQ

1. Czy złącze UKH 70 BU wymaga stosowania płytek bocznych?
Złącza wysokoprądowe serii UKH mają zazwyczaj zamkniętą obudowę, co eliminuje konieczność stosowania dodatkowych pokryw bocznych, zwiększając bezpieczeństwo dotykowe.

2. Czy można w nim łączyć przewody aluminiowe?
Złącze jest dedykowane do przewodów miedzianych. W przypadku chęci użycia przewodów aluminiowych należy skonsultować się z dokumentacją techniczną producenta w celu sprawdzenia dopuszczalności stosowania past stykowych i odpowiednich końcówek.

3. Jaka jest różnica między kolorem niebieskim a szarym?
Wersja niebieska (BU) jest dedykowana do przewodów neutralnych (N), natomiast wersja szara jest standardowo stosowana dla przewodów fazowych (L). Parametry elektryczne obu wersji są identyczne.
