Złącze wysokoprądowe z zaciskami śrubowymi UKH 50 BU, 1-biegunowe niebieski | 3009105 Phoenix Contact

Opis i Kluczowe Cechy

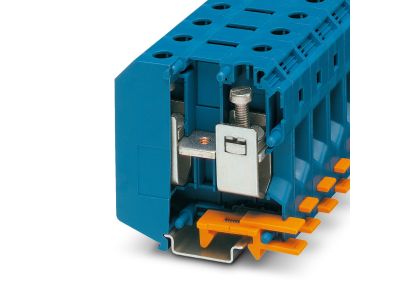

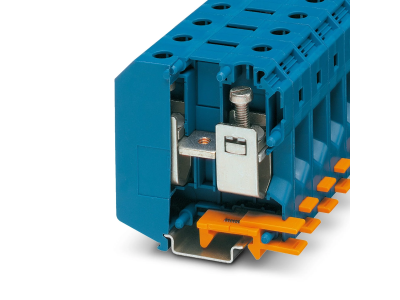

Złącze wysokoprądowe UKH 50 BU (numer katalogowy 3009105) od renomowanego producenta Phoenix Contact to profesjonalne rozwiązanie przeznaczone do bezpiecznego i trwałego łączenia przewodów o dużych przekrojach w szafach sterowniczych oraz rozdzielnicach niskiego napięcia. Produkt charakteryzuje się prądem znamionowym na poziomie 150 A, co pozwala na obsługę wymagających odbiorników mocy. Napięcie znamionowe wynoszące 1000 V sprawia, że złączka idealnie nadaje się do aplikacji przemysłowych oraz systemów fotowoltaicznych.

• Wysoka wydajność prądowa: Prąd znamionowy 150 A zapewnia stabilną pracę przy dużych obciążeniach bez ryzyka przegrzania styku.
• Szeroki zakres przekrojów: Możliwość przyłączenia przewodów o przekroju od 16 mm² do 70 mm² (AWG 6 - 2/0) oferuje ogromną elastyczność projektową.
• Niezawodne przyłącze śrubowe: Zastosowanie sprawdzonych zacisków śrubowych gwarantuje wysoką siłę docisku i odporność na poluzowanie pod wpływem drgań.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 20 mm pozwala na optymalne wykorzystanie miejsca na szynie montażowej.
• Identyfikacja wizualna: Niebieski kolor obudowy ułatwia szybką identyfikację torów neutralnych (N) w instalacji.

Zgodność z Normami

Złącze UKH 50 BU zostało zaprojektowane i przetestowane zgodnie z rygorystycznymi normami międzynarodowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Produkt spełnia wymagania dotyczące bezpieczeństwa elektrycznego dla złączek wysokoprądowych, zapewniając odpowiednią izolację oraz wytrzymałość dielektryczną. Wykorzystane materiały izolacyjne charakteryzują się wysoką klasą palności, co minimalizuje ryzyko rozprzestrzeniania się ognia w przypadku awarii instalacji.

Zastosowanie

Złączka znajduje szerokie zastosowanie w sektorze energetycznym i automatyce przemysłowej. Jest idealnym wyborem do:

• Głównych rozdzielnic zasilających w obiektach przemysłowych i komercyjnych.
• Systemów magazynowania energii i instalacji OZE, gdzie występują wysokie prądy robocze.
• Budowy maszyn wymagających stabilnego zasilania jednostek napędowych.
• Szaf sterowniczych jako punkt rozdziału energii dla przewodów o dużych przekrojach.

Wskazówki Montażowe

Dla zapewnienia optymalnych parametrów pracy, montaż złącza UKH 50 BU powinien odbywać się zgodnie z poniższymi wytycznymi:

• Montaż na szynie: Złącze jest kompatybilne z wieloma typami szyn DIN, w tym NS 35/7,5, NS 35/15, NS 32 oraz NS 35/15-2,3, co pozwala na łatwą integrację z istniejącymi systemami.
• Przygotowanie przewodu: Zaleca się stosowanie tulejek zaciskowych dla przewodów typu linka, aby zapewnić maksymalną powierzchnię styku w zacisku śrubowym.
• Moment dokręcania: Należy przestrzegać zalecanego momentu dokręcania śrub, aby uniknąć uszkodzenia gwintu przy jednoczesnym zapewnieniu trwałego połączenia elektrycznego.
• Odstępy izolacyjne: Dzięki wysokości 75,8 mm złącze zapewnia bezpieczne prowadzenie przewodów i zachowanie odpowiednich dróg upływu.

FAQ

Czy złącze UKH 50 BU może być stosowane w instalacjach prądu stałego (DC)?
Tak, dzięki napięciu znamionowemu 1000 V, złącze to doskonale sprawdza się w aplikacjach DC, takich jak systemy fotowoltaiczne czy zasilanie awaryjne UPS.

Jakie przewody można podłączyć do tego złącza?
Złącze obsługuje przewody sztywne i giętkie o przekroju od 16 mm² do 70 mm². W przypadku przewodów typu linka zaleca się użycie odpowiednich końcówek kablowych.

Czy złącze wymaga specjalnych narzędzi do montażu?
Do montażu wymagany jest standardowy klucz imbusowy lub śrubokręt o odpowiednim rozmiarze, dostosowany do śrub zaciskowych złącza wysokoprądowego.
