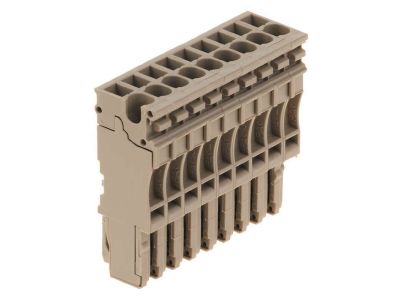

Złącze wtykowe ZP 2.5/1AN/9 ciemnobeżowe | 1815550000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe typu ZP 2.5/1AN/9 w kolorze ciemnobeżowym, oznaczone symbolem 1815550000, stanowi element systemu zaciskowego serii ZP 2.5. Dzięki kompaktowej budowie i jednobiegunowej konstrukcji (1AN) umożliwia szybkie i pewne łączenie przewodów w rozdzielnicach oraz szafach sterowniczych. Kolor ciemnobeżowy ułatwia oznaczenie obwodów w instalacjach wymagających kolorystycznego rozróżnienia.

• Typ złącza ZP 2.5/1AN: Dedykowane do współpracy z listwami zaciskowymi serii ZP 2.5 – gwarantuje stabilne połączenie elektryczne i mechaniczną kompatybilność.
• Jednobiegunowa konstrukcja (1AN): Umożliwia podłączenie jednego przewodu, co ułatwia prowadzenie okablowania w obwodach o prostej topologii.
• Kolor ciemnobeżowy: Ułatwia identyfikację obwodów w instalacjach wielokolorowych, co skraca czas serwisu i diagnostyki.
• Symbol 1815550000: Indywidualny numer katalogowy zapewniający jednoznaczną identyfikację produktu w zamówieniach i dokumentacji technicznej.
• Wtykowa budowa: Montaż bez użycia narzędzi we wcześniej przygotowanej listwie zaciskowej – oszczędność czasu podczas instalacji.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnie przyjętymi normami europejskimi dla złącz wtykowych stosowanych w instalacjach niskiego napięcia. Posiada oznaczenie CE, potwierdzające zgodność z wymaganiami dyrektyw Unii Europejskiej. Ze względu na charakter produktu (element bierny, nie zawiera styków przełączających), nie podlegają mu normy dla aparatury łączeniowej (np. IEC/EN 60947).

Zastosowanie

Złącze wtykowe ZP 2.5/1AN/9 znajduje zastosowanie w systemach okablowania wewnętrznego rozdzielnic, szaf sterowniczych oraz puszek przyłączeniowych.

• Podłączanie przewodów do listew zaciskowych serii ZP 2.5 w rozdzielnicach głównych i podrozdzielnicach.
• Tworzenie tymczasowych lub stałych połączeń w szafach sterowniczych w przemyśle i automatyce budynkowej.
• Okablowanie obwodów sygnalizacyjnych i sterowniczych z użyciem listew typu ZP 2.5.
• Łatwa rozbudowa instalacji – możliwość dokupienia kolejnych złączy bez ingerencji w istniejące przewody.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w obwodzie. Złącze przeznaczone jest do montażu w listwach zaciskowych serii ZP 2.5 na szynie TH35 (DIN). Przekrój podłączanego przewodu należy dobrać zgodnie z obciążalnością prądową listwy – zaleca się stosowanie przewodów o przekroju do 2,5 mm² (szczegółowe dane w dokumentacji listwy). Wtyk należy wsuwać prostopadle do listwy aż do zatrzaśnięcia – nie używać nadmiernej siły. Nie dokręcać żadnych elementów – złącze nie wymaga momentu dokręcania.

FAQ

• Jakie normy spełnia ten produkt? Produkt spełnia wymagania normy EN 60947 oraz posiada oznaczenie CE.
• Jaki stopień ochrony IP ma to złącze? Stopień ochrony nie jest podany w danych produktu. Urządzenie przeznaczone jest do montażu wewnątrz rozdzielnic, gdzie typowo wymagany jest stopień ochrony IP20 (ochrona przed ciałami stałymi powyżej 12 mm). Montaż na zewnątrz wymaga dodatkowej obudowy.
• Czy złącze nadaje się do obwodów prądu przemiennego i stałego? Produkt nie zawiera styków ruchomych ani elementów przełączających, więc może być stosowany zarówno w obwodach AC, jak i DC, o ile parametry znamionowe listwy zaciskowej (napięcie, prąd) są odpowiednie. Szczegółowe wartości należy sprawdzić w dokumentacji listwy ZP 2.5.
