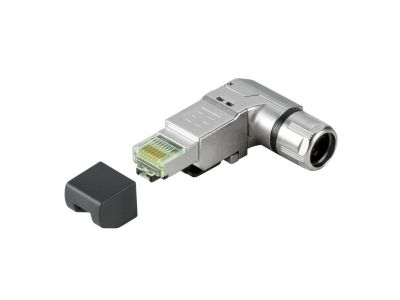

Złącze wtykowe sieciowe modułowe IE-PS-RJ45-FH-90-A-1.1 | 1518080000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe sieciowe modułowe IE-PS-RJ45-FH-90-A-1.1 (symbol 1518080000) to kompaktowy element łączności Ethernet przeznaczony do montażu w rozdzielnicach i szafach sterowniczych. Dzięki kątowemu wyprowadzeniu kabla pod kątem 90° umożliwia oszczędność miejsca i ułatwia prowadzenie okablowania w ciasnych przestrzeniach. Modułowa obudowa dostosowana do szyny TH35 pozwala na szybki montaż w systemach aparatury modułowej łącznie z innymi elementami.

• Złącze RJ45 kat. 5e/6: Pełna kompatybilność z popularnymi kablami sieciowymi – gwarantuje niezawodną transmisję danych w systemach automatyki i sterowania.
• Kątowe wyprowadzenie 90°: Zmniejsza naprężenia kabla i ułatwia organizację wiązek przewodów w szafie – korzyść w postaci czystszego i bezpieczniejszego okablowania.
• Montaż na szynie DIN 35 mm (TH35): Szybkie wpięcie w rozdzielnicę bez narzędzi – oszczędność czasu instalacji i łatwa rozbudowa systemu.
• Modułowa konstrukcja: Połączenie złącz w rzędy lub grupy w standardowej aparaturze modułowej – elastyczne dopasowanie do indywidualnych potrzeb projektu.
• Wytrzymałość mechaniczna: Obudowa z trwałego tworzywa – odporność na drgania i obciążenia eksploatacyjne w środowisku przemysłowym.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z ogólnymi wymogami europejskich norm dla złączy sieciowych stosowanych w instalacjach niskonapięciowych. Posiada oznaczenie CE, co potwierdza spełnienie zasadniczych wymagań bezpieczeństwa i kompatybilności elektromagnetycznej. Szczegółowe informacje o normach odniesienia znajdują się w karcie katalogowej producenta.

Zastosowanie

Złącze IE-PS-RJ45-FH-90-A-1.1 znajduje zastosowanie wszędzie tam, gdzie wymagane jest niezawodne połączenie Ethernet w szafie sterowniczej lub rozdzielnicy modułowej. Szczególnie polecane w:

• Automatyce przemysłowej – do łączenia sterowników PLC, paneli operatorskich i zdalnych modułów I/O.
• Systemach wizyjnych i kamer IP – zapewnia stabilne połączenie w trudnych warunkach temperaturowych i mechanicznych.
• Szafach serwerowych i sieciowych – umożliwia uporządkowane okablowanie w ograniczonej przestrzeni (kąt 90°).
• Instalacjach inteligentnego budynku (BMS) – jako element szyny DIN do komunikacji z czujnikami, regulatorami i bramkami.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel posiadający odpowiednie uprawnienia elektryczne (np. SEP). Przed przystąpieniem do pracy należy bezwzględnie odłączyć napięcie w obszarze instalacji. Złącze montuje się na szynie TH35 (DIN) przez zatrzaśnięcie. Kable Ethernet należy zacisnąć zgodnie z zaleceniami producenta – użyj standardowego narzędzia do złącz RJ45. Moment dokręcania ewentualnych śrub mocujących oraz przekrój przewodów (jeśli stosowane są linki) muszą być zgodne z dokumentacją techniczną produktu. Po zakończeniu montażu sprawdź pewność połączeń mechanicznych i ciągłość sygnału.

FAQ

• Czy złącze wymaga specjalnego narzędzia do zaciskania? Nie, do zaciskania kabla w złączu RJ45 używa się standardowej zaciskarki dedykowanej do wtyków RJ45 (nie jest dołączona do produktu).
• Jaki stopień ochrony ma to złącze? Stopień ochrony nie został podany w dostępnych danych produktu. W przypadku montażu wewnątrz rozdzielnicy, standardowo przyjmuje się ochronę IP20 (brak ochrony przed wilgocią). W razie potrzeby zastosowania w środowisku o podwyższonej wilgotności lub zapyleniu należy skonsultować z producentem.
• Czy można podłączyć kabel kategorii 6A? Produkt jest przeznaczony do standardowych złączy RJ45 – kable kategorii 6A (8P8C) są fizycznie kompatybilne, jednak parametry transmisyjne (tłumienie, przesłuchy) zależą od całego toru sygnałowego. Aby zachować pełną wydajność kategorii 6A, zaleca się stosowanie złączy i patchcordów tej samej kategorii. W sytuacji braku deklaracji producenta dla kat. 6A, zalecamy testowanie w konkretnym zastosowaniu.
