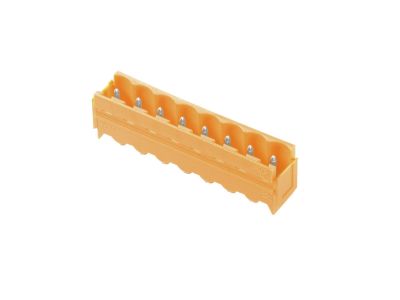

Złącze wtykowe płytek drukowanych SL 5.08HC/10/180B 3.2SN OR BX | 1147580000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych serii SL 5.08HC (symbol 1147580000) przeznaczone do szybkiego i niezawodnego łączenia obwodów w urządzeniach automatyki i sterowania. Wtyk prosty (180°) ułatwia prowadzenie przewodów w szafach sterowniczych, a 10-polowa konstrukcja pozwala na podłączenie do 10 linii sygnałowych lub zasilających. Rozstaw styków 5,08 mm zapewnia kompaktowe wymiary przy zachowaniu bezpiecznej odległości między torami. Pomarańczowa obudowa ułatwia wizualną identyfikację wiązki przewodów.

• Rozstaw styków 5,08 mm: optymalna gęstość upakowania pinów – oszczędność miejsca na PCB bez utraty bezpiecznej izolacji między torami.
• 10 biegunów: możliwość podłączenia do 10 niezależnych obwodów w jednym złączu – redukcja liczby elementów i czasu montażu.
• Wtyk prosty 180°: łatwe prowadzenie wiązki przewodów w jednej płaszczyźnie – idealne do szaf z ograniczoną przestrzenią nad płytką.
• Pomarańczowa kolorystyka obudowy (OR): wspomaga oznaczanie funkcjonalnych grup przewodów – szybsza identyfikacja podczas serwisu i rozbudowy.
• Kompatybilność z serią SL 5.08HC: standaryzacja osprzętu w całej instalacji – łatwa wymiana i uzupełnianie bez przeprojektowania PCB.

Zgodność z Normami

Złącze spełnia wymogi europejskich norm dotyczących złączy do płytek drukowanych oraz posiada oznakowanie CE. Zaprojektowane zgodnie z powszechnie przyjętymi standardami branżowymi dla rozstawu 5,08 mm, co gwarantuje kompatybilność mechaniczną i elektryczną z typowymi listwami zaciskowymi tej serii.

Zastosowanie

Dzięki elastyczności konfiguracji złącze SL 5.08HC sprawdza się w różnorodnych aplikacjach przemysłowych i instalacyjnych:

• Podłączanie czujników i aktuatorów w szafach sterowniczych – szybkie łączenie sygnałów cyfrowych i analogowych.
• Transmisja sygnałów sterujących pomiędzy modułami PLC a urządzeniami peryferyjnymi – kompaktowa alternatywa dla wiązek kabelkowych.
• Zasilanie niewielkich odbiorników (np. przekaźników, wyświetlaczy) w obwodach niskonapięciowych – jeden wtyk zastępuje wiele pojedynczych zacisków.
• Automatyka budynkowa – łączenie paneli sterowniczych z modułami wykonawczymi (sterowanie oświetleniem, napędami rolet).

Wskazówki Montażowe

Montaż i demontaż złącza mogą być wykonywane wyłącznie przez personel z uprawnieniami SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od całego układu. Złącze lutowane jest do płytki drukowanej – stosuj temperaturę i czas lutowania zgodny z dokumentacją producenta. Przekrój przewodów dobieraj do prądu obciążenia (zalecane 0,14–1,5 mm² dla typowych aplikacji). Po zaciśnięciu przewodu w tulejce (jeśli stosowana) sprawdź pociągnięciem, czy połączenie jest trwałe. Nie przekraczaj maksymalnego momentu dokręcania śrub (jeśli występują) – informacja w karcie katalogowej.

FAQ

• Jaki jest rozstaw pinów tego złącza? Rozstaw wynosi 5,08 mm. Jest to standardowy odstęp dla serii SL 5.08HC, zgodny z typowymi listwami PCB.
• Ile biegunów ma złącze o symbolu 1147580000? Jest to wersja 10-polowa. W nazwie oznaczone jako „/10”. Wtyk jest prosty (180°).
• Czy obudowa występuje w innych kolorach niż pomarańczowy? W tym wariancie (OR) obudowa jest pomarańczowa. Inne kolory (np. zielony, czarny) mogą być dostępne w ramach serii SL 5.08HC, ale dla tego symbolu obowiązuje kolor pomarańczowy.
