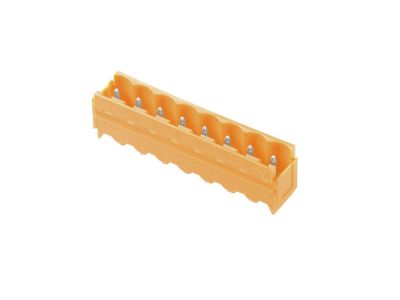

Złącze wtykowe płytek drukowanych SL 5.08HC/07/180B 3.2SN OR BX | 1147470000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych serii SL, symbol 1147470000, przeznaczone jest do bezpiecznego i trwałego łączenia przewodów z płytką PCB. Dzięki skokowi 5.08 mm oraz 7 stykom w konfiguracji prostej (180°) zapewnia kompaktową budowę i łatwy montaż w szafach sterowniczych. Grubość płytki 3.2 mm oraz pomarańczowa obudowa ułatwiają identyfikację i zwiększają stabilność połączenia.

• Liczba styków: 7: Umożliwia podłączenie do 7 niezależnych obwodów sygnałowych lub zasilających w jednym złączu, oszczędzając miejsce na PCB.
• Skok 5.08 mm: Standardowy rozstaw styków zapewnia kompatybilność z większością listew zaciskowych i umożliwia gęste okablowanie bez ryzyka zwarć.
• Kąt wyprowadzenia: 180° (proste): Ułatwia prowadzenie przewodów w linii prostej od płytki do panelu, co przyspiesza montaż i poprawia estetykę instalacji.
• Grubość płytki PCB: 3.2 mm: Zapewnia pewne osadzenie złącza na płytce, zwiększając odporność na wibracje i mechaniczne obciążenia.
• Kolor obudowy: pomarańczowy (OR): Wyróżnia się wizualnie, co ułatwia szybką identyfikację typu złącza podczas serwisowania i rozbudowy układu.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z ogólnie przyjętymi standardami branżowymi dla złączy wtykowych do płytek drukowanych. Posiada oznaczenie CE, potwierdzające spełnienie wymogów dyrektyw Unii Europejskiej. Ze względu na brak konkretnych danych katalogowych, zaleca się weryfikację zgodności z projektowaną aplikacją przez wykwalifikowanego inżyniera.

Zastosowanie

Złącze SL 5.08HC/07/180B dedykowane jest do montażu w urządzeniach i szafach sterowniczych, gdzie wymagane jest szybkie i pewne łączenie przewodów z płytką PCB. Sprawdza się zarówno w sygnalizacji, jak i w systemach automatyki budynkowej.

• Podłączenie czujników i elementów wykonawczych w układach automatyki przemysłowej – łatwe wpięcie i wymiana modułów.
• Okablowanie paneli operatorskich i sterowników PLC – proste prowadzenie przewodów dzięki kątowi 180°.
• Systemy sygnalizacji i sterowania oświetleniem – skok 5.08 mm zapewnia zgodność z popularnymi listwami zaciskowymi.
• Prototypowanie i produkcja małoseryjna – szybki montaż i demontaż bez użycia narzędzi.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez personel posiadający odpowiednie kwalifikacje (np. uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w całym układzie. Złącze przeznaczone jest do wlutowania w płytkę PCB (typ otwory pod DIP) lub montażu w listwie zaciskowej – postępuj zgodnie z dokumentacją techniczną producenta. Nie przekraczaj dopuszczalnej siły wciskania. Używaj przewodów o odpowiednim przekroju, dostosowanym do spodziewanego obciążenia – w razie braku danych katalogowych przyjmij maksymalny prąd dla skoku 5.08 mm wg ogólnych wytycznych IEC (np. 12 A dla 1,5 mm²). Zaleca się zastosowanie specjalnego narzędzia do prawidłowego zaciśnięcia końcówek.

FAQ

• Jaki jest kolor obudowy tego złącza? Obudowa wykonana jest w kolorze pomarańczowym (OR), co ułatwia odróżnienie go od innych złączy w szafie sterowniczej.
• Czy złącze nadaje się do montażu w warunkach przemysłowych z wibracjami? Grubość płytki 3.2 mm oraz stosowane tworzywo zapewniają dobrą odporność mechaniczną. Dla szczególnie wymagających aplikacji zalecamy dodatkowe zabezpieczenie (np. blokada zatrzaskowa) – brak jednak danych o stopniu ochrony IP, standardowo w obudowie rozdzielnicy zapewnia IP20.
• Jakie napięcie i prąd można przenosić przez to złącze? Parametry elektryczne nie są podane w dostępnych danych. Skok 5.08 mm sugeruje możliwość pracy przy napięciach do 250 V AC w typowych warunkach. Prąd należy dobrać zgodnie z przekrojem przewodu i normami – skonsultuj z dokumentacją producenta lub wykonaj obliczenia zgodnie z DIN 57298.
