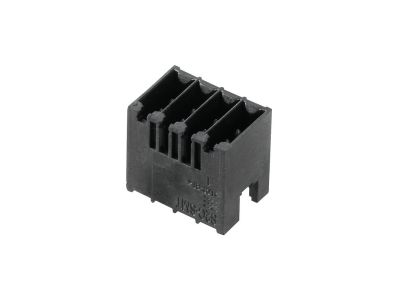

Złącze wtykowe płytek drukowanych S2C-SMT 3.50/18/180G 3.5SN BK BX | 1290110000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych S2C-SMT 3.50/18/180G 3.5SN BK BX (symbol 1290110000) to komponent do montażu powierzchniowego (SMT), przeznaczony do trwałego i bezpiecznego łączenia obwodów na płytce drukowanej. Konstrukcja z 18 stykami zapewnia odpowiednią liczbę połączeń w układach sterowania, a rozstaw 3,5 mm pozwala na zastosowanie w standardowych aplikacjach PCB. Orientacja wyprowadzeń 180° (prosta) ułatwia prowadzenie przewodów w rozdzielnicach i szafach sterowniczych.

• Liczba pinów: 18: Umożliwia podłączenie wielu sygnałów w zwartej obudowie, co oszczędza miejsce na płytce drukowanej.
• Rozstaw styków: 3,5 mm: Standardowy raster stosowany w aparaturze modułowej i automatyce, gwarantujący kompatybilność z typowymi listwami i złączami.
• Montaż SMT (Surface Mount Technology): Dedykowany do automatycznego lutowania w procesie produkcyjnym, zapewnia powtarzalną jakość połączeń i wysoką niezawodność.
• Styki cynowane (3.5SN): Warstwa cyny na stykach chroni przed korozją i zapewnia niską rezystancję przejścia, co przekłada się na stabilność sygnałów.
• Obudowa w kolorze czarnym (BK): Ułatwia identyfikację wizualną w gęsto upakowanych układach oraz zwiększa kontrast podczas montażu.

Zgodność z Normami

Produkt spełnia wymagania dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zastosowane materiały oraz proces produkcji są zgodne z obowiązującymi standardami branżowymi w zakresie montażu powierzchniowego. Ze względu na brak w dostarczonych danych konkretnych norm IEC/EN, zalecamy weryfikację pełnej dokumentacji technicznej producenta przed zastosowaniem w środowiskach o szczególnych wymaganiach.

Zastosowanie

Dzięki uniwersalnej konstrukcji złącze S2C-SMT znajduje zastosowanie w szerokiej gamie urządzeń elektrycznych i elektronicznych, szczególnie w automatyce przemysłowej i systemach sterowania.

• Podłączenie płytek sterujących w rozdzielnicach modułowych i szafach sterowniczych.
• Interfejsowanie z przekaźnikami, stycznikami i modułami PLC w obwodach sygnałowych.
• Łączenie czujników i aktuatorów w instalacjach automatyki budynkowej.
• Montaż w układach sygnalizacji i sterowania procesami technologicznymi.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia. Złącze przeznaczone jest do lutowania w procesie rozpływowym (reflow) zgodnie z profilem temperaturowym zalecanym przez producenta. Przed lutowaniem należy upewnić się, że płytka drukowana jest sucha i czysta. Po lutowaniu zaleca się kontrolę wzrokową pod kątem zwarć lub zimnych lutów. Nie stosować nadmiernej siły mechanicznej podczas wtykania/złączania.

FAQ

• Jaki jest maksymalny prąd i napięcie tego złącza? Dane wejściowe nie zawierają parametrów elektrycznych. Wartości dopuszczalne zależą od konkretnej aplikacji i obciążenia. Należy sprawdzić pełną kartę katalogową producenta przed projektowaniem.
• Czy złącze nadaje się do montażu ręcznego? Złącze jest przeznaczone głównie do automatycznego montażu SMT. Przy ręcznym lutowaniu wymagana jest precyzja i użycie topnika – zalecamy stosowanie w warunkach przemysłowych.
• Jaka jest orientacja wyprowadzeń? Oznaczenie 180G wskazuje na wyprowadzenia proste (kąt 180°), co oznacza, że osie pinów są równoległe do powierzchni płytki, a wtyk wchodzi prostopadle.
