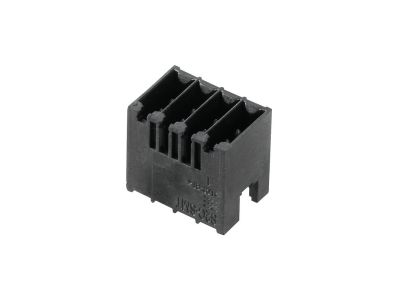

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233458

EAN

4050118083293

Kod Producenta

1290090000

Złącze wtykowe płytek drukowanych S2C-SMT 3.50/16/180G 3.5SN BK BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 60 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych S2C-SMT o symbolu 1290090000 to komponent przeznaczony do montażu powierzchniowego (SMT) na płytkach PCB. Rozstaw styków wynosi 3,50 mm, liczba pinów to 16, a orientacja 180° pozwala na wyprowadzenie przewodów w linii prostej. Obudowa w kolorze czarnym (BK) zapewnia uniwersalny wygląd.

Rozstaw 3,50 mm: Umożliwia gęste rozmieszczenie połączeń na płytce, optymalizując wykorzystanie powierzchni.
16 pinów: Zapewnia odpowiednią liczbę styków dla układów wymagających wielu sygnałów lub zasilania.
Orientacja 180°: Wyprowadzenie kątowe ułatwia prowadzenie wiązek przewodów w linii prostej od płytki.
Montaż SMT: Przeznaczone do automatycznego lutowania rozpływowego, co przyspiesza produkcję i zwiększa powtarzalność.
Kolor czarny: Neutralny wygląd pasujący do większości aplikacji przemysłowych i elektronicznych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Spełnia wymagania dla komponentów elektronicznych stosowanych w instalacjach przemysłowych i budynkowych.

Zastosowanie

Złącze wtykowe S2C-SMT znajduje zastosowanie w urządzeniach elektronicznych, gdzie wymagane jest pewne i łatwe łączenie płytek drukowanych oraz przewodów.

Systemy automatyki przemysłowej i sterowania
Zasilacze i konwertery napięcia
Moduły komunikacyjne i sterowniki PLC
Elektronika użytkowa i urządzenia pomiarowe

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z zachowaniem zasad bezpieczeństwa. Przed rozpoczęciem prac należy odłączyć napięcie. Złącze przeznaczone jest do lutowania w procesie SMT zgodnie z profilem termicznym producenta. Należy stosować odpowiednie pasty lutownicze i przestrzegać temperatury topnienia. Po lutowaniu sprawdzić poprawność połączeń.

FAQ

Czy złącze jest przystosowane do montażu w otworach przelotowych? Nie, jest to wersja SMT do montażu powierzchniowego, nie THT.
Jaki jest dopuszczalny prąd i napięcie? Producent nie podaje tych wartości w dostępnych danych – należy sprawdzić kartę katalogową.
Co oznacza oznaczenie BX w symbolu? Oznaczenie BX najprawdopodobniej wskazuje na opakowanie zbiorcze (np. worek, pudełko), szczegóły w dokumentacji producenta.
