Złącze wtykowe płytek drukowanych BVZ 7.62HP/02/180 SN BK BX | 1929930000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

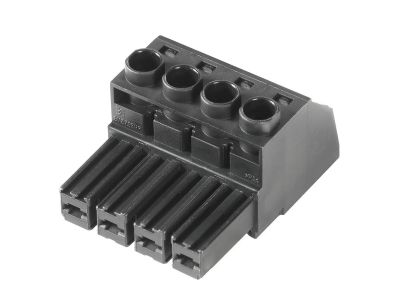

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233463

EAN

4032248579716

Kod Producenta

1929930000

Złącze wtykowe płytek drukowanych BVZ 7.62HP/02/180 SN BK BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 100 szt.

Opis i Kluczowe Cechy

Złącze wtykowe serii BVZ o symbolu 1929930000 przeznaczone jest do montażu na płytkach drukowanych. Posiada 2 piny w rastrze 7,62 mm z orientacją 180° (proste). Styki cynowane (SN) zapewniają niezawodny kontakt, a czarna obudowa (BK) ułatwia identyfikację.

Raster 7,62 mm: Standardowy rozstaw pinów umożliwiający łatwe projektowanie ścieżek i kompatybilność z typowymi płytkami.
2 piny (02): Konfiguracja dwubiegunowa odpowiednia dla prostych obwodów sygnałowych lub niskonapięciowych.
Orientacja 180°: Proste wyprowadzenia ułatwiają lutowanie i zapewniają niski profil na płytce.
Styki cynowane (SN): Odporność na korozję i dobra lutowność dla trwałych połączeń.
Kolor czarny (BK): Wyraźne oznaczenie obudowy, estetyka i zgodność z kolorowymi kodami.

Zgodność z Normami

Brak konkretnych norm w danych producenta. Produkt zgodny z ogólnymi wymaganiami dla złączy stosowanych w elektronice, posiada certyfikat CE.

Zastosowanie

Złącze wtykowe BVZ znajduje zastosowanie w urządzeniach elektronicznych, w których wymagane jest bezpieczne i łatwe łączenie przewodów z płytką drukowaną.

Podłączenie czujników i aktuatorów w automatyce przemysłowej.
Interfejsy sygnałowe w sterownikach PLC i przekaźnikach.
Zasilanie niskonapięciowych modułów w elektronice użytkowej.
Budowa prototypów i małoseryjnych urządzeń pomiarowych.

Wskazówki Montażowe

Montaż na płytce drukowanej zgodnie z jej projektem. Lutować przy użyciu odpowiedniej temperatury (np. ok. 260°C dla lutu cynowego). Przed pracą odłączyć napięcie. Montaż powinien być wykonany przez wykwalifikowany personel. Nie przekraczać maksymalnej temperatury lutowania określonej przez producenta – stosować standardowe praktyki lutowania ręcznego lub falowego.

FAQ

Jaki jest maksymalny prąd znamionowy złącza? Producent nie podaje wartości prądu. Dobór złącza do konkretnego obciążenia należy przeprowadzić na podstawie karty katalogowej producenta (brak danych w źródle).
Jakiego rodzaju styki zastosowano? Styki cynowane (SN – tin) – zapewniają dobrą przewodność i odporność na utlenianie, co ułatwia lutowanie.
Czy złącze nadaje się do montażu na szynie DIN? Nie, jest przeznaczone wyłącznie do montażu na płytce drukowanej.
