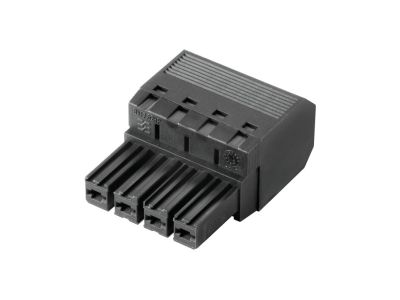

Złącze wtykowe płytek drukowanych BVF 7.62HP/04/180 SN BK BX | 1060410000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych serii BVF, oznaczone symbolem 1060410000, to komponent dedykowany do szybkiego i niezawodnego łączenia obwodów na płytkach PCB. Dostępne w konfiguracji 4-biegunowej o rastrze 7,62 mm i orientacji styków 180°, co zapewnia klarowną topologię połączeń. Styki są cynowane (Sn), co gwarantuje dobrą lutowność i odporność korozyjną. Obudowa w kolorze czarnym (BK) ułatwia identyfikację w zestawieniu z innymi elementami.

• 4 bieguny (04): Umożliwia prowadzenie czterech niezależnych obwodów sygnałowych lub zasilających w jednym złączu, oszczędzając miejsce na płytce.
• Rast 7,62 mm: Standardowy rozstaw zapewniający zgodność z popularnymi gniazdami i listwami zaciskowymi, co ułatwia projektowanie PCB.
• Orientacja styków 180° (pionowa): Pozwala na wygodne wyprowadzenie połączeń w linii prostej względem płytki, ułatwiając okablowanie w szafach sterowniczych.
• Styki cynowane (Sn): Zapewniają niską rezystancję styku oraz doskonałą lutowność, co przekłada się na trwałe i niezawodne połączenia elektryczne.
• Kolor czarny (BK): Ułatwia wizualne odróżnienie od innych elementów, co przyspiesza montaż i serwis.

Zgodność z Normami

Złącze zostało zaprojektowane zgodnie z ogólnymi wymaganiami europejskich norm dla złączy elektronicznych oraz posiada oznaczenie CE. Spełnia standardy branżowe w zakresie bezpieczeństwa i jakości stosowane w aparaturze elektrotechnicznej.

Zastosowanie

Złącze BVF 7.62HP/04/180 SN BK BX znajduje zastosowanie wszędzie tam, gdzie potrzebne jest pewne i łatwe w montażu połączenie między płytką drukowaną a przewodami lub innymi modułami. Idealnie sprawdzi się w:

• Sterownikach PLC i systemach automatyki przemysłowej – do podłączania czujników, siłowników i sygnałów sterujących.
• Rozdzielnicach i szafach sterowniczych – jako interfejs między płytką a okablowaniem polowym.
• Urządzeniach sygnalizacyjnych i zasilaczach buforowych – do bezpiecznego wyprowadzenia napięcia i sygnałów.
• Systemach automatyki budynkowej (BMS) – do połączeń między modułami wykonawczymi a centralą.

Wskazówki Montażowe

Montaż złącza na płytce drukowanej powinien być wykonywany przez wykwalifikowany personel elektroniczny. Zaleca się lutowanie w otwory przelotowe (THT) z użyciem topnika i cyny o odpowiedniej temperaturze (zgodnie z zaleceniami producenta lutownicy). Przed lutowaniem należy bezwzględnie odłączyć napięcie od całego układu. Po zakończeniu lutowania warto przeprowadzić kontrolę wizualną i pomiar ciągłości obwodów. Przekrój przewodów dobierać do prądu roboczego – brak konkretnych danych w dokumentacji produktu, dlatego należy kierować się ogólnymi wytycznymi dla złączy o rastrze 7,62 mm.

FAQ

• Czy złącze posiada podświetlenie LED? Nie – dane produktu nie wskazują na obecność wbudowanego wskaźnika LED. Złącze służy wyłącznie do transmisji sygnałów i napięcia.
• Jaki jest stopień ochrony (IP) złącza? Producent nie podaje stopnia ochrony. W typowych aplikacjach złącze montowane jest wewnątrz obudowy urządzenia, co zapewnia ochronę przed pyłem i wilgocią zgodnie z klasą obudowy.
• Jakie jest maksymalne napięcie/prąd znamionowy? Dokumentacja nie zawiera tych wartości. Zaleca się sprawdzenie karty katalogowej producenta lub stosowanie złącza w obwodach niskiego napięcia (np. 24 V DC, 2 A) zgodnie z typowymi zastosowaniami dla złączy PCB o rastrze 7,62 mm.
