Złącze wtykowe płytek drukowanych BLZP 5.08HC/12/180 SN OR BX | 1943680000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

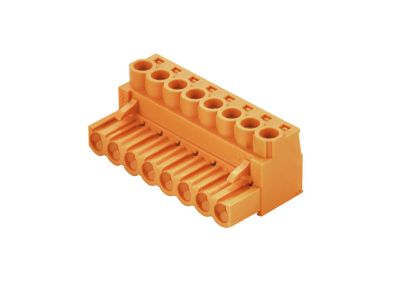

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233380

EAN

4032248617692

Kod Producenta

1943680000

Złącze wtykowe płytek drukowanych BLZP 5.08HC/12/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 30 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych BLZP 5.08HC/12/180 SN OR BX (symbol 1943680000) to 12-biegunowe złącze śrubowe o rozstawie 5.08 mm, przeznaczone do montażu na płytce drukowanej. Kąt wtyku 180° (prosty) ułatwia prowadzenie przewodów w szafie sterowniczej, a wersja HC (High Current) umożliwia przesyłanie wyższych prądów. Pomarańczowy kolor korpusu wspomaga szybką identyfikację w instalacjach wielozłączowych.

Rozstaw 5,08 mm: standardowa odległość zacisków zapewniająca zgodność z typowymi płytkami drukowanymi i ułatwiająca projektowanie ścieżek.
12 biegunów: umożliwia podłączenie wielu obwodów (np. zasilania i sygnałów) w jednym, kompaktowym złączu, oszczędzając miejsce na PCB.
Kąt wtyku 180° (prosty): przewody wyprowadzone równolegle do płytki ułatwiają okablowanie w płaskich szafach i poprawiają dostęp do zacisków podczas serwisu.
Połączenie śrubowe (SN): trwałe i pewne mocowanie przewodów, odporne na wibracje – kluczowe w aplikacjach przemysłowych.
Wersja HC (High Current): konstrukcja przystosowana do wyższych obciążeń prądowych (szczegółowe wartości prądu znamionowego należy sprawdzić w karcie katalogowej producenta).
Kolor pomarańczowy (OR): ułatwia wizualne rozróżnienie obwodów w szafie, redukując ryzyko pomyłek podczas montażu i konserwacji.

Zgodność z Normami

Złącze spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Produkt jest zgodny z dyrektywą niskonapięciową (LVD) i dyrektywą RoHS w sprawie ograniczenia substancji niebezpiecznych.

Zastosowanie

Złącze BLZP 5.08HC/12/180 SN OR BX znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne, wielobiegunowe połączenie na płytce drukowanej – szczególnie w obwodach o podwyższonych wymaganiach prądowych.

Podłączenie zasilania i sterowania w rozdzielnicach oraz szafach sterowniczych.
Połączenia między płytkami drukowanymi w układach automatyki przemysłowej (PLC, przekaźniki, styczniki).
Sygnalizacja i sterowanie w instalacjach budynkowych (oświetlenie, klimatyzacja).
Aplikacje wymagające wysokiej obciążalności prądowej, np. zasilanie urządzeń wykonawczych.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Złącze należy montować na szynie DIN TH35 (za pomocą odpowiedniej podstawy) lub bezpośrednio na płytce drukowanej zgodnie z dokumentacją producenta. Moment dokręcania śrub zacisków oraz wymagany przekrój przewodów należy dobrać na podstawie karty katalogowej – nieprzestrzeganie tych wartości może prowadzić do przegrzania lub uszkodzenia izolacji.

FAQ

Czy złącze jest przystosowane do wysokich prądów? Tak, wersja HC (High Current) oznacza konstrukcję o podwyższonej obciążalności prądowej. Dokładne wartości prądu znamionowego i napięcia należy sprawdzić w karcie katalogowej producenta.
Jaki stopień ochrony IP ma to złącze? Złącze przeznaczone jest do montażu wewnątrz obudów (np. rozdzielnic) i nie posiada samodzielnego stopnia ochrony IP. Ostateczny poziom ochrony zależy od zastosowanej obudowy.
Czy mogę użyć tego złącza w automatyce budynkowej? Tak, 12-biegunowa konstrukcja i rozstaw 5.08 mm są standardem w automatyce. Sprawdź jednak dopuszczalne parametry prądowo-napięciowe w kontekście konkretnego obwodu sterowniczego.
