Złącze wtykowe płytek drukowanych BLZP 5.08HC/04/180 SN OR BX | 1943600000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

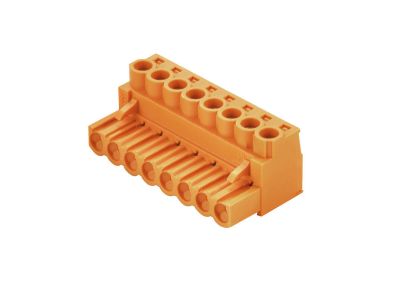

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233375

EAN

4032248617593

Kod Producenta

1943600000

Złącze wtykowe płytek drukowanych BLZP 5.08HC/04/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 90 szt.

Opis i Kluczowe Cechy

Złącze wtykowe do płytek drukowanych BLZP 5.08HC/04/180 SN OR BX to 4-biegunowy łącznik o rozstawie 5,08 mm, z wyprowadzeniem pod kątem 180° (pionowym). Przeznaczone do montażu na PCB, umożliwia szybkie i niezawodne łączenie przewodów. Kompaktowa budowa pozwala oszczędzić miejsce na płytce, co jest istotne w gęsto upakowanych urządzeniach sterujących i zasilających.

Rozstaw 5,08 mm: Zapewnia zwartą konstrukcję przy zachowaniu odpowiednich odstępów izolacyjnych – idealny do nowoczesnych, miniaturowych układów.
Liczba biegunów 4: Umożliwia podłączenie czterech niezależnych obwodów w jednej obudowie, redukując liczbę elementów na PCB.
Kąt wyprowadzenia 180°: Wyprowadzenie pionowe ułatwia prowadzenie przewodów i dostęp podczas serwisu, szczególnie w szafach sterowniczych.
Konstrukcja wtykowa: Umożliwia szybkie łączenie i odłączanie przewodów bez użycia narzędzi, co przyspiesza montaż i demontaż.
Oznaczenie SN OR BX: Wersja kolorystyczna ułatwiająca identyfikację obwodów – szczegółowe informacje o kodowaniu znajdują się w dokumentacji producenta.

Zgodność z Normami

Produkt spełnia wymagania odpowiednich norm europejskich dotyczących złącz do płytek drukowanych. Posiada oznakowanie CE potwierdzające zgodność z obowiązującymi dyrektywami. Dokładne numery norm oraz dane dotyczące badań dostępne są w karcie katalogowej producenta.

Zastosowanie

Złącze BLZP 5.08HC/04/180 przeznaczone jest do montażu na płytkach drukowanych w urządzeniach automatyki przemysłowej, sterowania, zasilania oraz elektroniki użytkowej. Sprawdza się wszędzie tam, gdzie wymagane jest pewne i łatwe w obsłudze połączenie przewodów z PCB.

Moduły sterowników PLC i przekaźników – przyłączanie sygnałów i zasilania.
Zasilacze impulsowe i konwertery napięcia – bezpieczne wyprowadzenie przewodów.
Systemy automatyki budynkowej (BMS) – panele wejść/wyjść.
Aparatura pomiarowa i kontrolna – szybki demontaż w przypadku modyfikacji lub serwisu.

Wskazówki Montażowe

Montaż złącza na płytce drukowanej oraz podłączanie przewodów powinny być wykonywane przez wykwalifikowany personel, zgodnie z dokumentacją techniczną producenta. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Do lutowania stosować się do zalecanych temperatur i czasów – parametry te podano w karcie katalogowej. Przekrój przewodów dobrać odpowiednio do obciążenia obwodu. W przypadku występowania śrub zaciskowych, moment dokręcania należy stosować według instrukcji.

FAQ

Jaki jest prąd znamionowy tego złącza? Dokładne wartości prądu i napięcia podano w karcie katalogowej producenta. Oznaczenie "HC" w serii sugeruje zwiększoną obciążalność prądową, ale konieczne jest sprawdzenie specyfikacji dla konkretnego wariantu.
Czy złącze jest przeznaczone do montażu przewlekanego (THT) czy powierzchniowego (SMD)? Z wyprowadzeniem pod kątem 180° najczęściej stosuje się je w montażu THT. Jednakże ostateczną metodę montażu należy potwierdzić w dokumentacji technicznej.
Jaki jest stopień ochrony IP? Jako element montowany wewnątrz urządzenia, złącze nie posiada samodzielnie określonego stopnia ochrony IP – zależy on od obudowy końcowej. W typowych zastosowaniach nie stosuje się klasyfikacji IP dla elementów PCB.
