Złącze wtykowe płytek drukowanych BLZP 5.08HC/03/180 SN OR BX | 1943590000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

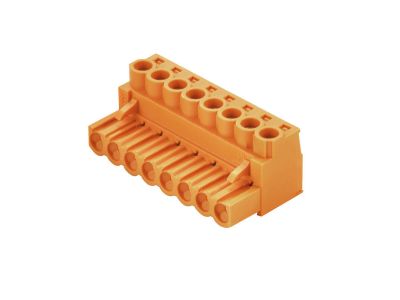

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233374

EAN

4032248617579

Kod Producenta

1943590000

Złącze wtykowe płytek drukowanych BLZP 5.08HC/03/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 120 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych BLZP 5.08HC/03/180 SN OR BX (nr kat. 1943590000) to trzybiegunowe złącze w rozstawie 5.08 mm z wtykiem prostym (kąt 180°). Oznaczenie HC w nazwie sugeruje wersję przystosowaną do wyższych obciążeń prądowych – szczegóły techniczne należy zweryfikować w dokumentacji producenta. Złącze przeznaczone jest do montażu na płytce drukowanej metodą lutowania, zapewniając niezawodne połączenie w urządzeniach automatyki i elektroniki.

3 bieguny: Możliwość podłączenia trzech przewodów w jednej wtyczce – upraszcza okablowanie i oszczędza miejsce na PCB.
Rozstaw 5.08 mm: Kompatybilność z popularnymi listwami zaciskowymi oraz standardowymi otworami montażowymi na płytkach drukowanych – ułatwia integrację z istniejącymi projektami.
Wtyk prosty (180°): Niski profil montażowy, co pozwala na zastosowanie w urządzeniach o ograniczonej wysokości obudowy.
Oznaczenia SN/OR/BX: Specyfikacja materiałowa i kolorystyczna zgodna z danymi producenta – styki cynowane zapewniają dobrą przewodność i odporność na korozję, a pomarańczowa obudowa (OR) ułatwia identyfikację wizualną.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada certyfikat CE. Szczegółowe wymagania normatywne dotyczące parametrów elektrycznych i mechanicznych należy sprawdzić w dokumentacji technicznej producenta.

Zastosowanie

Złącze BLZP 5.08HC/03/180 znajduje zastosowanie w urządzeniach wymagających bezpiecznego i powtarzalnego połączenia przewodów z płytką drukowaną. Idealnie sprawdza się w szafach sterowniczych, układach automatyki oraz w elektronice przemysłowej.

Podłączenie przewodów do modułów sterowników PLC i przekaźników.
Okablowanie zasilaczy impulsowych oraz przetwornic napięcia.
Tworzenie punktów odgałęźnych w systemach sygnalizacji i alarmowych.
Zastosowanie w rozdzielnicach niskiego napięcia jako złącze wymienne dla przewodów sterujących.

Wskazówki Montażowe

Montaż złącza na płytce drukowanej powinien być wykonywany przez wykwalifikowany personel z uprawnieniami SEP. Złącze przeznaczone jest do lutowania ręcznego lub falowego – należy przestrzegać zaleceń producenta dotyczących temperatury (maks. 260°C) i czasu lutowania (max 10 s) oraz unikać uszkodzenia obudowy. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie od całego urządzenia. Dobór przekroju przewodów i styków musi być zgodny z projektem układu.

FAQ

Jaki jest rozstaw pinów tego złącza? Rozstaw pinów wynosi 5.08 mm (standardowa podziałka dla listew zaciskowych typu MKDS/BC).
Ile biegunów ma złącze BLZP 5.08HC/03/180? Jest to wersja trzybiegunowa (3 piny) – idealna do prowadzenia trzech przewodów w jednej wtyczce.
Czy złącze występuje w innych kolorach? Dostępna wersja oznaczona OR posiada pomarańczową obudowę. Inne warianty kolorystyczne mogą być dostępne w ofercie producenta – należy sprawdzić kartę katalogową.
