Złącze wtykowe płytek drukowanych BLF 5.08HC/05/180 SN OR BX | 1013720000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

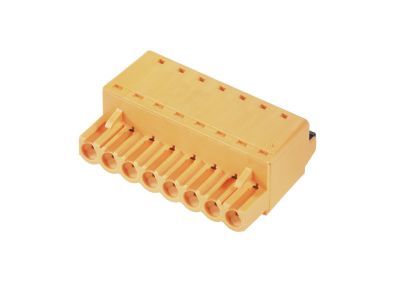

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233259

EAN

4032248721832

Kod Producenta

1013720000

Złącze wtykowe płytek drukowanych BLF 5.08HC/05/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 72 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych typu BLF, symbol 1013720000, przeznaczone do montażu na PCB. Charakteryzuje się rasterem 5,08 mm, liczbą pinów 5 oraz orientacją wtyku 180°. Wyposażone w styki cynowane (SN) i izolator w kolorze pomarańczowym (OR). Dostarczane w opakowaniu BX.

Raster 5,08 mm: kompatybilność z popularnymi listwami zaciskowymi i gniazdami, co ułatwia projektowanie i montaż okablowania.
Liczba pinów – 5: umożliwia niezawodne połączenie pięciu obwodów w jednej wtyczce, oszczędzając miejsce na płytce.
Styki cynowane (SN): zapewniają dobrą przewodność elektryczną i odporność na korozję, co przekłada się na długotrwałą stabilność połączeń.
Orientacja wtyku 180°: ułatwia prowadzenie przewodów w linii prostej, upraszczając montaż w ciasnych szafach sterowniczych.
Izolator w kolorze pomarańczowym (OR): ułatwia szybką identyfikację złącza w rozbudowanych układach, minimalizując ryzyko pomyłki.

Zgodność z Normami

Złącze spełnia wymogi europejskich norm dotyczących złączy wtykowych do obwodów drukowanych. Posiada certyfikat CE, potwierdzający zgodność z obowiązującymi dyrektywami i standardami bezpieczeństwa.

Zastosowanie

Złącze BLF 5.08HC/05/180 stosowane jest w układach automatyki przemysłowej, sterowania, sygnalizacji oraz w urządzeniach elektronicznych wymagających pewnego i powtarzalnego łączenia przewodów z płytkami PCB. Sprawdza się zarówno w prototypowaniu, jak i w produkcji seryjnej.

Łączenie czujników i aktuatorów z modułami sterującymi w szafach rozdzielczych.
Okablowanie wewnętrzne w regulatorach, falownikach i zasilaczach.
Interfejsy wejść/wyjść w sterownikach PLC oraz panelach operatorskich.
Złącza w systemach sygnalizacyjnych (np. przycisków, lampek) wymagających szybkiego demontażu.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie zasilania. Złącze montuje się na płytce drukowanej poprzez lutowanie – należy dobrać odpowiednią temperaturę i czas lutowania zgodnie z zaleceniami producenta. Przekrój przewodów oraz moment dokręcania (jeśli występują zaciski śrubowe) dobieraj według dokumentacji technicznej. Unikaj przeciążeń mechanicznych i zapewnij odpowiedni odstęp izolacyjny między ścieżkami.

FAQ

Jaki jest kolor izolatora? Izolator złącza jest w kolorze pomarańczowym (OR), co ułatwia identyfikację w instalacjach wieloobwodowych.
Czy styki są cynowane? Tak, styki posiadają powłokę cynową (SN), która zapewnia dobrą przewodność i odporność na utlenianie.
Co oznacza symbol BX? Oznaczenie BX informuje o formie dostawy – złącze pakowane jest w opakowanie zbiorcze (blister/pudełko) odpowiednie do magazynowania i transportu.
