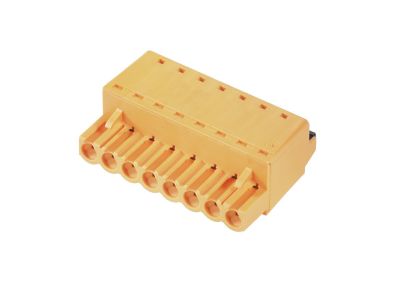

Złącze wtykowe płytek drukowanych BLF 5.08HC/04/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 90 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych BLF 5.08HC/04/180 SN OR BX (symbol 1013710000) to czterobiegunowe złącze o rozstawie 5,08 mm i kącie wyprowadzenia 180°, przeznaczone do montażu na płytce drukowanej. Dzięki technologii śrubowej SN (screw connection) zapewnia pewne i trwałe połączenie przewodów, a pomarańczowa obudowa ułatwia identyfikację w instalacji.

4 bieguny (styki): Umożliwiają podłączenie czterech niezależnych obwodów w kompaktowej obudowie, oszczędzając miejsce na PCB.
Rozstaw 5,08 mm: Standardowy rast spełniający wymagania większości aplikacji przemysłowych i automatyki budynkowej, co upraszcza projektowanie ścieżek.
Kąt 180° (prosty wyprowadzenie przewodów): Ułatwia prowadzenie wiązek kablowych w szafie sterowniczej i redukuje naprężenia na złączu.
Połączenie śrubowe (SN): Zapewnia wysoką siłę docisku i odporność na wibracje – gwarantuje stabilny kontakt elektryczny w trudnych warunkach pracy.
Kolor pomarańczowy (OR): Ułatwia szybkie rozpoznanie złącza w gęsto zabudowanej szafie, redukując ryzyko pomyłki podczas serwisu.

Zgodność z Normami

Złącze BLF 5.08HC/04/180 SN OR BX jest zgodne z europejskimi wymaganiami dotyczącymi bezpieczeństwa elektrycznego oraz posiada oznakowanie CE. Produkt przeznaczony do stosowania w instalacjach niskiego napięcia, zgodnie z zasadami sztuki inżynierskiej.

Zastosowanie

Złącze wtykowe BLF 5.08HC sprawdza się wszędzie tam, gdzie wymagane jest wielobiegunowe, odłączalne połączenie przewodów z płytką drukowaną. Znajduje zastosowanie w:

Sterownikach PLC i modułach I/O – jako interfejs do podłączania czujników i siłowników.
Zasilaczach i przetwornicach – do podłączenia wejścia/wyjścia napięcia stałego lub przemiennego.
Szafach sterowniczych i rozdzielnicach – w połączeniach między modułami a listwami zaciskowymi.
Automatyce budynkowej (systemy HVAC, oświetlenie) – w modułach sterujących i zasilających.

Wskazówki Montażowe

Montaż złącza na płytce drukowanej powinien być wykonany przez wykwalifikowany personel posiadający uprawnienia SEP (lub odpowiednie dla danego zakresu prac). Przed rozpoczęciem prac bezwzględnie odłącz napięcie od układu. Złącze przystosowane jest do lutowania w otwory PCB – stosuj się do zaleceń producenta dotyczących temperatury lutowania oraz czasu nagrzewu (max. 260°C przez 10 s). Przekrój przewodów podłączanych do zacisków śrubowych dobierz zgodnie z obowiązującymi normami (zalecane 0,5–2,5 mm²). Moment dokręcania śrub: zgodnie z dokumentacją techniczną produktu (typowo 0,5 Nm).

FAQ

Czy złącze jest odporne na wibracje? Tak, połączenie śrubowe (SN) zapewnia wysoką odporność na drgania i wstrząsy, co potwierdzają testy zgodne z normami środowiskowymi.
Jaki stopień ochrony ma to złącze? Po zamontowaniu na PCB i dociśnięciu przewodów złącze posiada ochronę przed przypadkowym dotknięciem części czynnych (IP20), typową dla aparatury wnętrzowej szaf sterowniczych.
Czy dostępne są wtyki (gniazda) współpracujące? Złącze BLF 5.08HC jest częścią systemu wtykowego – pasujące wtyki (szpilki męskie) to np. seria BHF 5.08HC, dostępne w tej samej liczbie biegunów i rozstawie. Szczegółowe zestawienie znajdziesz w karcie katalogowej lub u doradcy.
