Złącze wtykowe płytek drukowanych BLF 5.08HC/03/180 SN OR BX | 1013690000 Weidmuller

Przejdź na koniec galerii

Przejdź na początek galerii

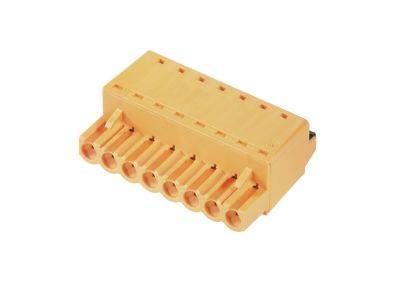

Rzeczywisty produkt może się różnić od pokazanego na zdjęciu

Weidmuller

Producent

Weidmuller

Kod

1233257

EAN

4032248853380

Kod Producenta

1013690000

Złącze wtykowe płytek drukowanych BLF 5.08HC/03/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 120 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych serii BLF, 3-biegunowe, o rozstawie styków 5,08 mm i kącie wyprowadzenia 180°. Wykonane w pomarańczowej obudowie, wyposażone w zaciski śrubowe (SN) umożliwiające pewne i powtarzalne połączenie przewodów z płytką PCB. Symbol katalogowy 1013690000.

Liczba biegunów 3: Umożliwia podłączenie trzech obwodów w jednym kompaktowym złączu, oszczędzając miejsce na płytce drukowanej.
Rozstaw styków 5,08 mm: Standardowy rozstaw dla aplikacji przemysłowych, zapewnia kompatybilność z większością listew zaciskowych i gniazd.
Kąt wyprowadzenia 180°: Proste odejście przewodów ułatwia prowadzenie wiązki w szafach sterowniczych i na płytkach.
Zaciski śrubowe SN: Mechaniczne mocowanie przewodu bez konieczności specjalnych narzędzi, gwarantuje niską rezystancję styku i odporność na wibracje.
Kolor pomarańczowy (OR): Wyraźne odróżnienie od innych złączy w systemie, ułatwia identyfikację podczas montażu i serwisu.

Zgodność z Normami

Złącze produkowane jest zgodnie z wymaganiami europejskich norm bezpieczeństwa i posiada oznaczenie CE. Przeznaczone do zastosowań w obwodach niskiego napięcia w instalacjach przemysłowych i budynkowych.

Zastosowanie

Złącze BLF 5.08HC/03/180 SN OR dedykowane jest do trwałego łączenia przewodów z płytkami drukowanymi w urządzeniach sterujących, zasilających i sygnalizacyjnych. Sprawdza się w środowiskach wymagających pewności połączeń i łatwego serwisowania.

Sterowniki PLC i moduły I/O – podłączenie czujników, siłowników i sygnałów binarnych.
Zasilacze i przetwornice – bezpieczne przyłączenie przewodów wejścia/wyjścia.
Automatyka budynkowa – panele sterowania, centrale wentylacyjne, systemy oświetlenia awaryjnego.
Maszyny i urządzenia przemysłowe – okablowanie szaf sterowniczych i rozdzielnic.

Wskazówki Montażowe

Montaż złącza na płytce drukowanej oraz podłączanie przewodów powinny być wykonywane przez wykwalifikowany personel z uprawnieniami SEP przy odłączonym napięciu. Przed lutowaniem należy upewnić się, że styki są prawidłowo osadzone w płytce. Zaciski śrubowe dokręcać momentem podanym w dokumentacji producenta (zakres typowy: 0,4–0,6 Nm). Przekrój przewodów dobierać zgodnie z prądem obciążenia i wymaganiami normy PN-HD 60364. Przed rozpoczęciem prac bezwzględnie odłączyć zasilanie.

FAQ

Jaki kolor ma złącze i dlaczego jest pomarańczowe? Złącze dostępne jest w kolorze pomarańczowym (OR) – ułatwia to wizualne odróżnienie od standardowych czarnych/zielonych złączy w systemie, co przyspiesza identyfikację i zmniejsza ryzyko pomyłki podczas montażu.
Czy to złącze jest wtykiem czy gniazdem? Jest to wtyk (złącze wtykowe) przeznaczone do współpracy z odpowiednim gniazdem na płytce drukowanej (np. serii BLF lub kompatybilnymi listwami).
Jaki typ zacisku zastosowano? Zastosowano zacisk śrubowy (SN – screw connection) umożliwiający szybkie i pewne połączenie przewodu bez użycia specjalnych narzędzi.
