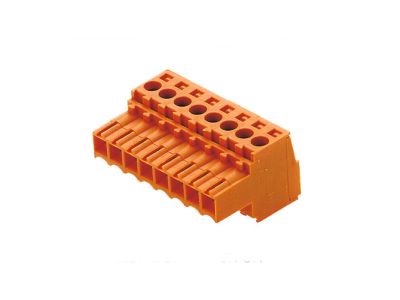

Złącze wtykowe płytek drukowanych BL 3.50/08/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 66 szt.

Opis i Kluczowe Cechy

Złącze wtykowe do płytek drukowanych z serii BL o symbolu 1597420000 (BL 3.50/08/180 SN OR BX) to 8-biegunowy komponent o skoku 3,5 mm i kącie wtyku 180°. Kolor pomarańczowy (OR) ułatwia identyfikację w szafie sterowniczej. Dzięki konstrukcji wtykowej zapewnia szybki i pewny montaż na PCB, co przekłada się na oszczędność czasu instalacji i niezawodność połączeń nawet w warunkach wibracji.

Skok 3,5 mm: Umożliwia gęste rozmieszczenie obwodów na płytce drukowanej, oszczędzając miejsce i umożliwiając miniaturyzację urządzeń.
8 biegunów: Pozwala na jednoczesne prowadzenie 8 niezależnych sygnałów sterujących lub zasilających, co redukuje liczbę pojedynczych złączy w układzie.
Kąt wtyku 180° (prosty): Ułatwia prowadzenie przewodów w linii z płytką, ułatwiając routing i obniżając ryzyko zacięcia kabla.
Kolor pomarańczowy (OR): Ułatwia szybką identyfikację w trakcie serwisowania, skracając czas diagnostyki.
Oznaczenie SN (Screw connection – konstrukcja śrubowa): Zapewnia bezpieczny i powtarzalny docisk przewodu, odporny na wibracje i zmiany temperatury.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z europejskimi normami bezpieczeństwa (standard DIN) oraz posiada certyfikat CE. Spełnia wymagania dla złącz stosowanych w maszynach i urządzeniach sterowniczych. Szczegółowe dane dotyczące norm nie zostały podane w dostarczonej dokumentacji – w przypadku wątpliwości zaleca się konsultację z producentem.

Zastosowanie

Złącze BL 3.50/08/180 SN OR BX znajduje zastosowanie wszędzie tam, gdzie potrzebne jest niezawodne połączenie między płytką PCB a okablowaniem zewnętrznym. Sprawdza się w sterownikach PLC, przekaźnikach, systemach automatyki budynkowej oraz w urządzeniach pomiarowych i sygnalizacyjnych.

Połączenia sygnałowe w sterownikach logicznych (PLC) i modułach wejść/wyjść.
Okablowanie przekaźników i styczników w szafach sterowniczych.
Interfejsy łączące panele operatorskie z płytkami głównymi.
Systemy sygnalizacyjne i kontrolno-pomiarowe w automatyce przemysłowej.

Wskazówki Montażowe

Montaż i podłączanie złącza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w instalacji. Zastosuj przewody o przekroju odpowiednim do prądu obciążenia (dobór zgodnie z dokumentacją techniczną). Proces lutowania lub zaciskania należy przeprowadzić zgodnie z zaleceniami producenta – używaj odpowiedniego momentu dokręcania dla połączeń śrubowych (wartość podana w karcie katalogowej). Złącze przeznaczone jest do montażu na płytce drukowanej – nie stosować na szynie DIN bez adaptera.

FAQ

W jakim kolorze dostępny jest ten produkt? Produkt dostępny jest w kolorze pomarańczowym, co ułatwia identyfikację i segregację obwodów w rozdzielnicy.
Jaki stopień ochrony IP ma to złącze? Stopień ochrony nie został podany w dostarczonych danych. Złącze przeznaczone jest do montażu wewnątrz szaf sterowniczych lub obudów, gdzie typowo zapewniany jest stopień ochrony IP20 dla zacisków – nie zaleca się stosowania w środowisku otwartym bez dodatkowej izolacji.
Jaki typ styków – czy to styk normalnie otwarty czy zamknięty? Złącze BL 3.50/08/180 SN OR BX jest biernym elementem łączeniowym – nie posiada styków przełączających. Służy wyłącznie do elektrycznego łączenia przewodów z płytką drukowaną.
