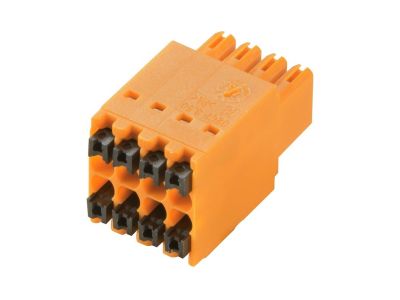

Złącze wtykowe płytek drukowanych B2CF 3.50/18/180 SN OR BX

Informacja o Produkcie

Opakowanie zbiorcze zawiera 54 szt.

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych B2CF o symbolu 1277350000 to 18-polowe złącze o skoku 3,50 mm i orientacji 180°. Wyposażone w styki cynowane (SN) oraz obudowę w kolorze pomarańczowym (OR), zapewnia trwałe i niezawodne połączenie w aplikacjach PCB. Produkt dostarczany w opakowaniu zbiorczym (BX).

Skok 3,50 mm: Umożliwia gęste rozmieszczenie połączeń na płytce drukowanej, oszczędzając miejsce.
18 biegunów (18-polowe): Zapewnia możliwość realizacji wielu obwodów w jednym, kompaktowym złączu.
Orientacja 180°: Ułatwia montaż w poziomie i prowadzenie przewodów w jednej linii.
Styki cynowane (SN): Odporne na korozję, zapewniają dobrą lutowalność i stabilne parametry elektryczne.
Kolor obudowy pomarańczowy (OR): Ułatwia identyfikację i rozróżnienie złącza w systemie.

Zgodność z Normami

Produkt zaprojektowany zgodnie z obowiązującymi normami branżowymi dla złączy płytek drukowanych. Posiada certyfikat CE, potwierdzający zgodność z wymogami Unii Europejskiej.

Zastosowanie

Złącze wtykowe PCB B2CF znajduje zastosowanie w nowoczesnych systemach automatyki, sterowania i elektroniki przemysłowej, gdzie wymagane są niezawodne połączenia sygnałowe i zasilające na płytce drukowanej.

Połączenia sygnałowe w sterownikach PLC i modułach wejść/wyjść.
Interfejsy komunikacyjne w urządzeniach automatyki budynkowej (BMS).
Zasilanie i sterowanie w przetwornicach, falownikach i zasilaczach impulsowych.
Systemy pomiarowe i kontrolno-pomiarowe wymagające wielu przewodów w kompaktowej obudowie.

Wskazówki Montażowe

Montaż złącza powinien być przeprowadzany przez wykwalifikowany personel elektroniczny. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie. Złącze przeznaczone jest do lutowania na płytce drukowanej – zaleca się stosowanie procesu zgodnego z dokumentacją producenta (temperatura, czas lutowania). Styki cynowane zapewniają dobrą lutowalność. Nie przekraczać dopuszczalnych parametrów termicznych.

FAQ

Jaki jest skok złącza? Skok (pitch) wynosi 3,50 mm.
Ile biegunów ma to złącze? Złącze jest 18-polowe.
Jaki jest kolor obudowy i wykończenie styków? Obudowa w kolorze pomarańczowym (OR), styki cynowane (SN).

Producent Weidmuller

Złącze wtykowe płytek drukowanych

Model złącza wtykowego Wolne złącze
Liczba torów stykowych 2
Klasa palności materiału izolacyjnego zgodna z UL94 V0
Sposób mocowania PCB Inne
Rodzaj banderolowania Inne

Złącze kablowe do płytek drukowanych

Rodzaj połączenia Łącznik elastyczny
Rodzaj styku Gniazdo
Liczba biegunów 18
Odstępy między stykami 3.5 mm
Odstępy między złączami 3.5 mm
Prąd znamionowy In 12 A
Napięcie znamionowe 160 V
Znamionowe napięcie udarowe 2.5 kV
Typ ochronnika przepięciowego III
Stopień zanieczyszczenia 2
Materiał pokrycia styków Cyna
Rodzaj połączenia elektrycznego Wtykowe samozaciskowe
Materiał elementu izolacyjnego Poliamid (PA)
Kolor obudowy Pomarańczowy
Zakres temperatur pracy 120 - -50 °C
Kąt wtyk/złącze 90° (pionowo do góry)
Przekrój przyłączanego przewodu linkowego bez końcówki tulejkowej 1.5 - 0.14 mm²
Przekrój przyłączanego przewodu linkowego z końcówką tulejkową 0.14 - 1.5 mm²
Przekrój przyłączanego przewodu jednodrutowego 1.5 - 0.14 mm²
Przekrój przyłączanego przewodu wielożyłowego - - - mm²
Rodzaj podłączanego kabla Kabel okrągły
Materiał styków Inny stop miedziowy
Materiał obudowy Tworzywo sztuczne
Powłoka obudowy Bez powłoki
Z przewodem ochronnym Nie
Stopień ochrony (IP) IP20
