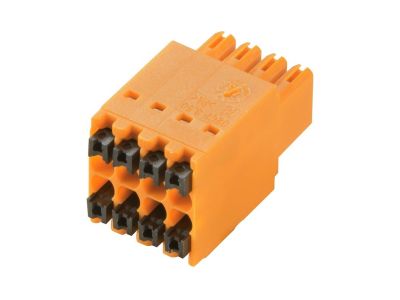

Złącze wtykowe płytek drukowanych B2CF 3.50/16/180 SN OR BX | 1277340000 Weidmuller

Opis i Kluczowe Cechy

Złącze wtykowe płytek drukowanych B2CF o symbolu 1277340000 to komponent przeznaczony do szybkiego i pewnego łączenia obwodów w aplikacjach PCB. Wyposażone w 16 styków w rozstawie 3,50 mm, zorientowanych pod kątem 180° (proste), co ułatwia prowadzenie okablowania w ciasnych przestrzeniach montażowych. Styki cynowane (Sn) zapewniają dobrą przewodność i odporność korozyjną, natomiast pomarańczowa obudowa (OR) ułatwia identyfikację w systemie. Złącze dostarczane w opakowaniu BX.

• Liczba styków – 16: Umożliwia podłączenie wielu sygnałów w jednym, kompaktowym złączu, oszczędzając miejsce na płytce drukowanej.
• Rozstaw – 3,50 mm: Gęsty rozstaw idealny do aplikacji o ograniczonej powierzchni PCB, przy jednoczesnym zachowaniu mechanicznej stabilności połączenia.
• Orientacja – 180° (prosta): Ułatwia prowadzenie przewodów w linii prostej od złącza, co upraszcza routing i zmniejsza naprężenia mechaniczne na stykach.
• Styki cynowane (Sn): Gwarantują niską rezystancję kontaktową i długotrwałą odporność na utlenianie, co przekłada się na niezawodność sygnału w cyklu życia urządzenia.
• Pomarańczowa obudowa (OR): Ułatwia wizualną identyfikację złącza w systemie – szczególnie przydatne przy serwisie i szybkiej kategoryzacji połączeń.

Zgodność z Normami

Produkt zaprojektowany zgodnie z ogólnymi wymogami bezpieczeństwa i kompatybilności elektromagnetycznej dla złącz płytek drukowanych. Posiada oznaczenie CE. Szczegółowe normy – patrz dokumentacja producenta.

Zastosowanie

Złącze B2CF 3.50/16/180 SN OR BX znajduje zastosowanie wszędzie tam, gdzie konieczne jest szybkie i powtarzalne łączenie obwodów na płytkach drukowanych w automatyce przemysłowej i elektronice sterującej.

• Podłączenie sygnałów wejścia/wyjścia w sterownikach PLC i modułach rozszerzeń.
• Okablowanie czujników, aktuatorów i elementów sygnalizacyjnych w szafach sterowniczych.
• Tworzenie połączeń w układach zasilania i transmisji danych na płytkach rozwojowych.
• Stosowanie w małych i średnich systemach automatyki budynkowej (sterowniki oświetlenia, HVAC).

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Element przeznaczony jest do lutowania w otwory PCB – zaleca się użycie lutownicy z regulacją temperatury oraz topnika odpowiedniego do styku cynowanego. Przed lutowaniem należy sprawdzić zgodność schematu wyprowadzeń z dokumentacją. Po montażu mechanicznym zaleca się kontrolę połączeń omomierzem. Nie przekraczać maksymalnej temperatury lutowania podanej przez producenta (brak danych w źródle – stosować typową temperaturę ~350°C przez max 3 s).

FAQ

• Ile pinów ma to złącze? Złącze posiada 16 styków w rozstawie 3,50 mm.
• Jaka jest orientacja wtyku? Wtyk ma orientację 180°, czyli prostą – przewód wychodzi w linii prostej od płytki.
• Czy styki są cynowane? Tak, styki wykonane są z miedzi cynowanej (Sn), co zapewnia dobrą przewodność i odporność korozyjną.
