Złącze wtykowe do czujników i członów wykonawczych SAISM-4/8S-M12-4P D-COD | 1892120000 Weidmuller

Opis i Kluczowe Cechy

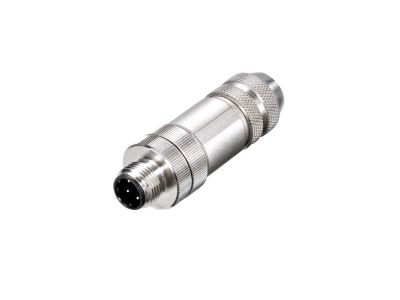

Złącze wtykowe SAISM-4/8S-M12-4P D-COD (symbol 1892120000) przeznaczone do czujników i członów wykonawczych w systemach automatyki przemysłowej. Złącze w standardzie M12 z 4 pinami oraz kodowaniem D zapewnia jednoznaczne, bezpieczne połączenie w aplikacjach wymagających pewności transmisji sygnałów i zasilania.

• Typ złącza: M12, 4-pin – kompaktowa konstrukcja umożliwiająca montaż w ograniczonej przestrzeni, przy jednoczesnej wytrzymałości mechanicznej.
• Kodowanie D (D-COD): zapobiega pomyłkowemu wpięciu w niepasujące gniazdo, gwarantując poprawną polaryzację i niezawodność połączenia.
• Przeznaczenie: do czujników i członów wykonawczych – dedykowane do sygnałów sterowniczych i zasilania w rozproszonych systemach I/O.
• Seria SAISM-4/8S: element ujednoliconego systemu przyłączeniowego, ułatwiający planowanie i rozbudowę instalacji.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich oraz posiada certyfikat CE. Jako element standardu M12 jest kompatybilny z powszechnie stosowanymi gniazdami i przewodami w automatyce przemysłowej.

Zastosowanie

Złącze wtykowe SAISM-4/8S-M12-4P D-COD znajduje zastosowanie wszędzie tam, gdzie wymagane jest szybkie, pewne i uporządkowane łączenie czujników oraz siłowników w instalacjach automatyki.

• Podłączanie czujników indukcyjnych, fotoelektrycznych i pojemnościowych w liniach produkcyjnych.
• Łączenie siłowników pneumatycznych i elektrozaworów w systemach sterowania procesami.
• Transmisja sygnałów cyfrowych i analogowych w rozproszonych modułach I/O.
• Wykorzystanie w sieciach komunikacyjnych opartych na złączach M12 z kodowaniem D (np. PROFINET, EtherCAT).

Wskazówki Montażowe

Montaż i podłączanie złącza może być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w całej instalacji. Złącze przeznaczone jest do montażu na przewodach o przekroju dobranym do rzeczywistego obciążenia prądowego. Zaleca się dokręcanie pierścienia nakrętki z momentem zgodnym z dokumentacją producenta (brak danych – stosować ogólne zalecenia dla złączy M12, np. 0,4–0,6 Nm). Nie przekraczać podanych parametrów mechanicznych i elektrycznych, jeśli zostały określone w karcie katalogowej.

FAQ

• Jakie są zalety kodowania D w porównaniu do standardowego kodowania A? Kodowanie D zapewnia jednoznaczną polaryzację wtyku i gniazda, uniemożliwiając przypadkowe podłączenie do nieprzeznaczonego portu. Jest szczególnie stosowane w systemach transmisji danych (Ethernet przemysłowy), gdzie wymagana jest precyzyjna orientacja pinów.
• Jaki stopień ochrony IP ma to złącze? W danych producenta nie podano konkretnego stopnia ochrony dla modelu SAISM-4/8S-M12-4P D-COD. Standardowe złącza M12 w zastosowaniach przemysłowych często oferują IP67, jednak w celu potwierdzenia należy sprawdzić dokumentację techniczną danego egzemplarza.
• Czy złącze można stosować do zasilania urządzeń o wyższym poborze prądu? Bez znajomości maksymalnego prądu znamionowego (nie podanego w źródle) nie można potwierdzić bezpiecznej pracy w takich obwodach. Należy kierować się danymi z karty katalogowej producenta i projektować instalację zgodnie z obowiązującymi normami.
