Złącze uziomowe 3 płytki, B=40mm, fi18mm /OG/ | F195040 An-kom

Opis i Kluczowe Cechy

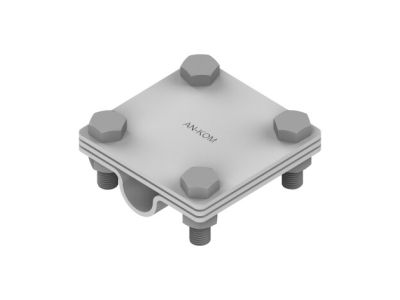

Złącze uziomowe marki AN-KOM, o numerze katalogowym F195040, to profesjonalny element instalacji odgromowej zaprojektowany z myślą o zapewnieniu najwyższej jakości połączeń w systemach uziemiających. Konstrukcja oparta na trzech solidnych płytkach o szerokości 40 mm gwarantuje dużą powierzchnię styku, co jest kluczowe dla minimalizacji rezystancji przejścia i efektywnego odprowadzania prądów piorunowych do ziemi. Złącze zostało przystosowane do współpracy z elementami o średnicy 18 mm, co czyni je wszechstronnym rozwiązaniem w budownictwie przemysłowym i mieszkaniowym. Wykonanie z materiałów odpornych na korozję (wersja ocynkowana ogniowo /OG/) zapewnia długowieczność instalacji nawet w trudnych warunkach gruntowych.

• Konstrukcja trzypłytkowa: Zwiększona stabilność mechaniczna i lepszy docisk przewodów.
• Szerokość płytki 40 mm: Optymalna powierzchnia styku elektrycznego.
• Kompatybilność: Przystosowane do prętów i przewodów o średnicy 18 mm.
• Trwałość: Powłoka cynkowana ogniowo chroni przed agresywnym działaniem wilgoci i gleby.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi ochrony odgromowej i uziemień. Spełnia wymagania normy PN-EN 62561, która określa parametry elementów urządzeń piorunochronnych (LPSC). Dzięki temu inżynierowie i instalatorzy mają pewność, że złącze wytrzyma obciążenia dynamiczne towarzyszące wyładowaniom atmosferycznym oraz zachowa swoje właściwości przewodzące przez wiele lat eksploatacji.

Zastosowanie

Złącze uziomowe AN-KOM znajduje szerokie zastosowanie w profesjonalnych systemach uziemiających. Jest idealnym rozwiązaniem do:

• Łączenia prętów uziomowych z bednarką lub przewodami okrągłymi w uziomach pionowych i poziomych.
• Wykonywania połączeń wewnątrz fundamentów (uziom fundamentowy).
• Tworzenia rozbudowanych sieci wyrównywania potencjałów w obiektach przemysłowych.
• Instalacji odgromowych na obiektach o wysokim standardzie bezpieczeństwa pożarowego.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność połączenia, należy przestrzegać poniższych zaleceń montażowych:

• Oczyszczenie powierzchni: Przed skręceniem elementów należy upewnić się, że powierzchnie stykowe są wolne od zanieczyszczeń, farby czy luźnej rdzy.
• Moment dokręcania: Śruby łączące płytki powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały docisk, jednak bez deformacji materiału. Zaleca się stosowanie kluczy dynamometrycznych.
• Zabezpieczenie antykorozyjne: Po wykonaniu połączenia w gruncie, zaleca się dodatkowe zabezpieczenie złącza masą asfaltową lub taśmą antykorozyjną (np. typu Denso), aby wyeliminować dostęp wilgoci do punktu styku.
• Rozmieszczenie: Złącza należy rozmieszczać zgodnie z projektem instalacji odgromowej, zachowując ciągłość galwaniczną całego układu.

FAQ

1. Czy złącze nadaje się do montażu bezpośrednio w ziemi?
Tak, dzięki powłoce cynkowanej ogniowo /OG/, złącze jest wysoce odporne na korozję glebową i może być stosowane bezpośrednio w gruncie.

2. Jakie przewody można łączyć za pomocą tego modelu?
Złącze jest dedykowane do elementów o średnicy 18 mm, co pozwala na ączenie prętów uziomowych oraz odpowiednio dobranych przewodów okrągłych.

3. Czy konstrukcja z trzech płytek jest lepsza od dwupłytkowej?
Zdecydowanie tak. Trzy płytki pozwalają na pewniejsze osadzenie przewodów i eliminują ryzyko ich wysunięcia się podczas zagęszczania gruntu lub pod wpływem naprężeń mechanicznych.
