Złącze uniwersalne odgałęźne na pręt Fi 16/B30 do połączeń drut/bednarka, 14.5 OG | 91400502 Elko-Bis

Opis i Kluczowe Cechy

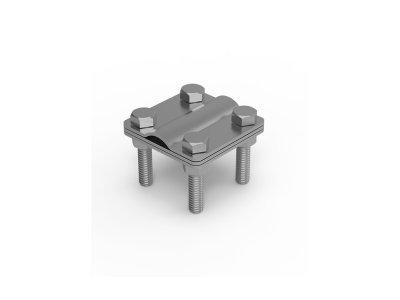

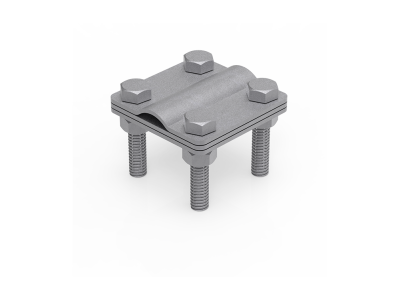

Złącze uniwersalne odgałęźne o wymiarach płytki 57x57 mm to profesjonalny element osprzętu odgromowego, zaprojektowany przez renomowanego producenta Elko-Bis. Produkt ten służy do wykonywania niezawodnych połączeń krzyżowych pomiędzy prętem o średnicy 16 mm (Fi 16) lub bednarką o szerokości do 30 mm (B30). Dzięki precyzyjnemu wykonaniu, złącze gwarantuje niską rezystancję przejścia, co jest kluczowe dla skutecznego odprowadzania prądów piorunowych do ziemi. Konstrukcja oparta na solidnych płytkach dociskowych zapewnia dużą powierzchnię styku, co minimalizuje ryzyko przegrzania punktu styku podczas przepływu prądu o wysokim natężeniu.

• Uniwersalność: Możliwość łączenia drutu odgromowego, prętów oraz bednarki w różnych konfiguracjach.
• Wymiary płytki: 57x57 mm zapewnia stabilność mechaniczną i trwałość połączenia.
• Kompatybilność: Przystosowane do prętów Fi 16 oraz bednarki o szerokości do 30 mm.
• Trwałość: Wykonanie z materiałów odpornych na korozję atmosferyczną, co wydłuża żywotność instalacji odgromowej.

Zgodność z Normami

Złącze uniwersalne odgałęźne 14.5 OG zostało zaprojektowane i wyprodukowane zgodnie z rygorystycznymi normami dotyczącymi ochrony odgromowej (seria norm PN-EN 62561). Spełnienie tych standardów gwarantuje, że element wytrzyma obciążenia mechaniczne oraz termiczne występujące podczas wyładowań atmosferycznych. Produkt przechodzi testy starzeniowe oraz prądowe, co potwierdza jego przydatność do stosowania w profesjonalnych systemach LPS (Lightning Protection System) na obiektach przemysłowych, mieszkalnych oraz użyteczności publicznej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w budownictwie ogólnym i przemysłowym jako kluczowy komponent instalacji odgromowych i uziemiających. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń krzyżowych drutu odgromowego z bednarką uziemiającą.
• Łączenia prętów uziomowych z przewodami odprowadzającymi.
• Rozbudowy istniejących sieci uziemiających w układach otokowych i fundamentowych.
• Tworzenia odgałęzień w magistralach wyrównawczych.

Wskazówki Montażowe

Dla zapewnienia maksymalnej efektywności i bezpieczeństwa instalacji, podczas montażu złącza należy przestrzegać następujących zasad:

• Oczyszczenie powierzchni: Przed skręceniem elementów należy upewnić się, że powierzchnie styku drutu, pręta lub bednarki są wolne od zanieczyszczeń, rdzy i powłok malarskich.
• Moment dokręcania: Śruby ściągające płytki powinny być dokręcone z odpowiednią siłą, aby zapewnić trwały docisk mechaniczny, zapobiegający poluzowaniu pod wpływem drgań lub zmian temperatury.
• Zabezpieczenie antykorozyjne: W przypadku montażu w gruncie, zaleca się dodatkowe zabezpieczenie połączenia masą asfaltową lub taśmą antykorozyjną, aby zapobiec korozji elektrochemicznej.
• Układ przewodów: Należy dbać o prostopadłe ułożenie elementów w połączeniu krzyżowym, co optymalizuje rozkład sił docisku.

FAQ

1. Czy złącze można stosować do łączenia różnych materiałów?
Złącze jest dedykowane do standardowych elementów stalowych ocynkowanych ogniowo. W przypadku łączenia miedzi z ocynkiem należy stosować podkładki bimetaliczne, aby uniknąć korozji galwanicznej.

2. Jaka jest maksymalna szerokość bednarki, którą można zamontować w tym złączu?
Złącze jest przystosowane do bednarki o szerokości do 30 mm (oznaczenie B30), co pokrywa większość standardowych wymiarów stosowanych w instalacjach odgromowych.

3. Czy produkt nadaje się do montażu podziemnego?
Tak, złącze może być stosowane w ziemi, jednak dla zachowania wieloletniej trwałości zaleca się stosowanie dodatkowych osłon antykorozyjnych w miejscu styku.
