Złącze uniwersalne odgałęźne na pręt Fi 16/80x70, 14.3.1 OG | 91401302 Elko-Bis

Alternatywny kod produktu: 14.3.1 OG

Opis i Kluczowe Cechy

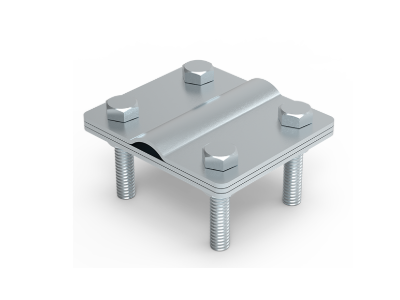

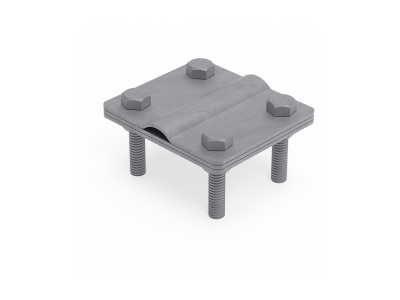

Złącze uniwersalne odgałęźne OG (symbol 91401302) przeznaczone jest do wykonywania połączeń krzyżowych pomiędzy drutem, prętem oraz bednarką. Dzięki konstrukcji dostosowanej do pręta o średnicy Fi 16 mm i rozstawie mocowania 80x70 mm, produkt umożliwia szybkie i pewne odgałęzienie w instalacjach uziomowych i odgromowych. Solidne wykonanie zapewnia trwałość połączenia w standardowych warunkach eksploatacji.

• Przeznaczenie: Umożliwia połączenie krzyżowe elementów instalacji uziomowej (drut, pręt, bednarka) w jednym złączu.
• Kompatybilność pręta: Dopasowane do pręta o średnicy Fi 16 mm, co gwarantuje stabilne połączenie mechaniczne bez potrzeby dodatkowych elementów.
• Rozstaw montażowy 80x70 mm: Standardowy wymiar ułatwia integrację z typowymi konstrukcjami wsporczymi i innymi komponentami systemu.
• Uniwersalność zastosowania: Łączy w sobie możliwość pracy z różnymi profilami przewodów (okrągły drut, pręt, płaska bednarka) w jednym punkcie odgałęzienia.
• Konstrukcja odgałęźna: Zaprojektowana do wykonywania boczników w sieci uziomowej bez konieczności cięcia głównego przewodu, skracając czas montażu.

Zgodność z Normami

Produkt zaprojektowany i wyprodukowany zgodnie z obowiązującymi normami europejskimi oraz standardami DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i jakości dla urządzeń elektrotechnicznych.

Zastosowanie

Złącze OG dedykowane jest do systemów ochrony odgromowej i uziomów, gdzie wymagane jest niezawodne połączenie krzyżowe elementów przewodzących. Sprawdza się zarówno w nowych instalacjach, jak i przy modernizacji istniejących sieci.

• Wykonywanie odgałęzień w pionowych i poziomych uziomach fundamentowych i otokowych.
• Łączenie bednarki z prętem odgromowym przy przejściu z podziemnej części instalacji na elewację budynku.
• Punkty kontrolne w systemach połączeń wyrównawczych i uziemiających dla zapewnienia ciągłości elektrycznej.
• Instalacje odgromowe obiektów przemysłowych, mieszkalnych oraz budynków użyteczności publicznej.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z odpowiednimi uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłączyć napięcie w strefie montażu i upewnić się, że nie występuje ono na elementach instalacji odgromowej. Złącze przeznaczone jest do montażu na pręcie Fi 16 mm – przed dokręceniem sprawdzić kompatybilność mechaniczną. Dokręcać śruby zalecanym momentem zgodnym z dokumentacją producenta, unikając nadmiernego naprężenia. Przekrój łączonych przewodów należy dobrać do wymagań projektowych i norm ochrony odgromowej.

FAQ

• Czy złącze nadaje się do łączenia samych drutów bez pręta? Tak, konstrukcja złącza umożliwia połączenie krzyżowe drutu, pręta lub bednarki – może ono pracować jako element odgałęźny łączący wyłącznie przewody okrągłe, pod warunkiem zachowania odpowiedniej średnicy.
• Jaki stopień ochrony IP ma to złącze? Producent nie podaje stopnia ochrony IP. W typowych zastosowaniach elementy instalacji odgromowej montowane w ziemi są zabezpieczane przez izolację lub osłony – zaleca się stosowanie dodatkowej ochrony antykorozyjnej w agresywnym środowisku.
• Czy można zastosować złącze do połączenia bednarki z prętem o średnicy innej niż Fi 16 mm? Nie. Złącze zostało zaprojektowane wyłącznie dla pręta Fi 16 mm. Użycie pręta o innej średnicy uniemożliwiłoby prawidłowe i bezpieczne połączenie mechaniczne.
