Złącze uniwersalne odgałęźne do połączeń drut/bednarka, 14.1 OG | 91400102 Elko-Bis

Alternatywny kod produktu: 14.1 OG

Opis i Kluczowe Cechy

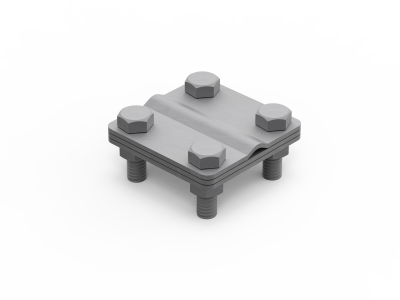

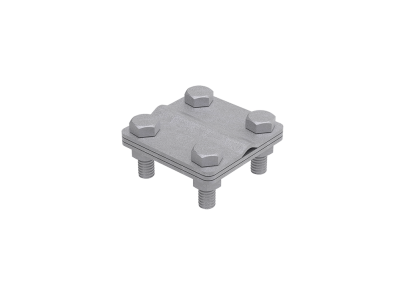

Złącze uniwersalne odgałęźne o symbolu 91400102 przeznaczone jest do wykonywania połączeń krzyżowych pomiędzy drutem lub prętem a bednarką. Dzięki kompaktowym wymiarom 57x57 mm umożliwia pewne i trwałe łączenie elementów instalacji uziemiających oraz wyrównawczych w rozdzielnicach i złączach budynkowych.

• Wymiary 57x57 mm: niewielka obudowa ułatwia montaż w ograniczonych przestrzeniach, nie zajmując nadmiaru miejsca w szafie lub puszce.
• Połączenie krzyżowe drut/pręt – bednarka: jeden element pozwala na szybkie i bezpieczne odgałęzienie w systemie uziomów lub połączeń wyrównawczych.
• Uniwersalne zastosowanie: kompatybilne zarówno z drutem i prętem, jak i bednarką, co zmniejsza potrzebę magazynowania kilku typów złączy.
• Konstrukcja odgałęźna: dedykowana do tworzenia rozgałęzień w sieci uziemiającej bez konieczności przecinania głównej żyły.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi złącz do instalacji uziemiających i wyrównawczych. Posiada oznaczenie CE i może być stosowany w instalacjach wykonanych według standardów DIN oraz zgodnie z wymaganiami normy IEC 60364.

Zastosowanie

Złącze uniwersalne odgałęźne 91400102 sprawdza się wszędzie tam, gdzie konieczne jest wykonanie niezawodnego połączenia krzyżowego między przewodem okrągłym a płaskim (bednarką). Stosowane jest głównie w systemach uziemiających i połączeniach wyrównawczych.

• Tworzenie odgałęzień od głównej szyny uziemiającej w rozdzielnicach głównych i piętrowych.
• Łączenie bednarki z prętem uziemiającym w wykopach fundamentowych lub w studzienkach rewizyjnych.
• Integracja przewodów uziomów poziomych z bednarką w instalacjach odgromowych i wyrównawczych.
• Montaż w puszkach przyłączeniowych i szafkach pomiarowych przy łączeniu różnych typów przewodów.

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP (do 1 kV lub odpowiednie). Przed rozpoczęciem prac bezwzględnie odłącz napięcie w obwodzie, jeżeli złącze znajduje się w strefie zagrożonej. Złącze przeznaczone jest do montażu na szynie TH35 (DIN) lub bezpośrednio na konstrukcji wsporczej. Dokręć śruby momentem zgodnym z dokumentacją producenta – niedokręcenie może spowodować wzrost rezystancji styków. Przekrój łączonych przewodów (drut/pręt oraz bednarka) dobierz do prądów zwarciowych i wymogów normy.

FAQ

• Czy złącze nadaje się do łączenia bednarki ocynkowanej z drutem miedzianym? Tak, produkt został zaprojektowany do łączenia różnych materiałów (stal ocynkowana, miedź), pod warunkiem zachowania kompatybilności elektrochemicznej w danej instalacji.
• Jaki jest stopień ochrony złącza? Producent nie podaje konkretnego stopnia IP – w typowych warunkach wewnątrz rozdzielnicy (środowisko suche) nie wymaga dodatkowej ochrony. Przy montażu na zewnątrz należy umieścić je w obudowie o odpowiednim IP.
• Czy można stosować to złącze do połączeń równoległych (nie krzyżowych)? Złącze dedykowane jest do połączeń krzyżowych (drut/pręt – bednarka). W przypadku połączeń równoległych dwóch bednarek lub dwóch drutów należy zastosować inny typ złącza.
