Złącze uniwersalne odgałęźne do połączeń drut/bednarka, 14.1 OC | 91400101 Elko-Bis

Opis i Kluczowe Cechy

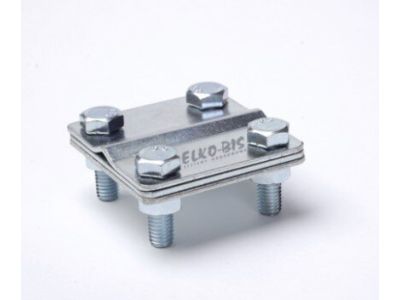

Złącze uniwersalne odgałęźne 14.1 OC marki Elko-Bis to profesjonalny element osprzętu odgromowego, zaprojektowany z myślą o tworzeniu niezawodnych i trwałych połączeń w instalacjach ochrony odgromowej. Produkt o wymiarach 57x57 mm charakteryzuje się wyjątkową wszechstronnością, umożliwiając realizację zarówno połączeń przelotowych, jak i krzyżowych. Wykonanie ze stali ocynkowanej ogniowo gwarantuje wysoką odporność na korozję oraz czynniki atmosferyczne, co jest kluczowe dla zachowania ciągłości elektrycznej w wieloletniej eksploatacji. Solidna konstrukcja skręcana za pomocą czterech śrub zapewnia optymalną siłę docisku, co minimalizuje rezystancję zestyku między łączonymi elementami takimi jak drut odgromowy oraz bednarka.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi systemów ochrony odgromowej. Złącze spełnia wymagania normy PN-EN 62561-1, która określa wymagania dla elementów połączeniowych urządzeń piorunochronnych (LPSC). Dzięki zastosowaniu powłoki cynkowej o odpowiedniej grubości, element wykazuje pełną zgodność z wytycznymi dotyczącymi odporności korozyjnej w środowiskach o różnej agresywności, co potwierdza jego przydatność w profesjonalnych instalacjach inżynieryjnych.

Zastosowanie

Złącze uniwersalne 14.1 OC znajduje szerokie zastosowanie w budownictwie przemysłowym, komercyjnym oraz mieszkaniowym. Jest idealnym rozwiązaniem do:

• Łączenia drutu odgromowego z bednarką w układach uziemiających.
• Wykonywania odgałęzień instalacji odprowadzającej na elewacjach budynków.
• Tworzenia połączeń krzyżowych w kratownicach uziomów fundamentowych i otokowych.
• Integracji różnych elementów systemu odgromowego w celu zapewnienia ekwipotencjalizacji.

Wskazówki Montażowe

Aby zapewnić najwyższą skuteczność odprowadzania prądów piorunowych, podczas montażu należy przestrzegać następujących zasad:

• Przed skręceniem złącza należy upewnić się, że powierzchnie styku drutu i bednarki są czyste i wolne od zanieczyszczeń.
• Śruby montażowe należy dokręcać z odpowiednim momentem obrotowym, aby zapewnić trwały docisk mechaniczny, zapobiegający poluzowaniu pod wpływem drgań lub zmian temperatury.
• W przypadku montażu w gruncie, zaleca się zabezpieczenie połączenia masą antykorozyjną lub taśmą typu Denso, co dodatkowo wydłuży żywotność styku.
• Złącze 57x57 mm pozwala na stabilne osadzenie bednarki o standardowych szerokościach, zapewniając dużą powierzchnię styku elektrycznego.

FAQ

• Czy złącze można stosować do łączenia różnych materiałów? Złącze w wersji OC (ocynkowane) jest dedykowane głównie do elementów stalowych ocynkowanych. W przypadku łączenia z miedzią należy stosować przekładki bimetaliczne, aby uniknąć korozji elektrochemicznej.
• Jakie są wymiary płytki złącza? Płytka posiada wymiary 57x57 mm, co zapewnia optymalny kompromis między wytrzymałością mechaniczną a łatwością montażu w trudno dostępnych miejscach.
• Czy produkt nadaje się do uziomów fundamentowych? Tak, dzięki solidnej konstrukcji i ocynkowi ogniowemu, złącze doskonale sprawdza się w połączeniach zbrojenia z bednarką wyprowadzaną z fundamentu.
