Złącze uniwersalne odgałęźne 100x100, 14.4 NI | 91400405 Elko-Bis

Alternatywny kod produktu: 14.4 V2A

Opis i Kluczowe Cechy

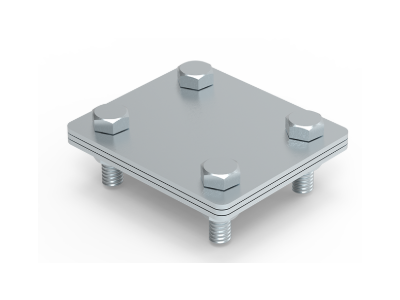

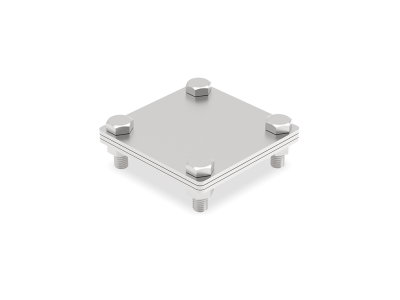

Uniwersalne złącze odgałęźne o wymiarach 100x100 mm, oznaczone symbolem 91400405, przeznaczone do wykonywania połączeń przelotowych i krzyżowych drutu oraz bednarki. Kompaktowa konstrukcja ułatwia montaż w ograniczonej przestrzeni szaf i rozdzielnic, a uniwersalne zastosowanie pozwala na elastyczne projektowanie instalacji uziemiających i połączeń wyrównawczych.

• Wymiary 100x100 mm: kompaktowa obudowa ułatwia montaż w ciasnych miejscach, oszczędzając miejsce w rozdzielnicy.
• Uniwersalność łączenia: umożliwia wykonywanie zarówno połączeń przelotowych, jak i krzyżowych drutu oraz bednarki – jedna listwa do wielu zastosowań.
• Konstrukcja odgałęźna: pozwala na bezpieczne rozgałęzienie przewodów bez konieczności przecinania głównej linii, co zwiększa niezawodność instalacji.
• Solidna budowa: wykonana z materiałów odpornych na korozję, zapewnia długotrwałą stabilność połączeń w systemach uziemiających.

Zgodność z Normami

Produkt spełnia wymagania obowiązujących norm europejskich i posiada certyfikat CE, co gwarantuje bezpieczeństwo użytkowania w instalacjach niskiego napięcia.

Zastosowanie

Złącze uniwersalne odgałęźne znajduje szerokie zastosowanie w instalacjach elektrycznych i odgromowych, szczególnie w systemach uziemiających i połączeniach wyrównawczych.

• Wykonywanie połączeń przelotowych w ciągach bednarki uziemiającej.
• Tworzenie odgałęzień krzyżowych w sieciach wyrównawczych potencjałów.
• Łączenie drutu i bednarki w instalacjach odgromowych i ochrony przepięciowej.
• Uniwersalne łączenie przewodów w szafach sterowniczych i rozdzielnicach.

Wskazówki Montażowe

Montaż złącza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed przystąpieniem do prac bezwzględnie odłącz napięcie w instalacji. Dokręcanie śrub należy przeprowadzić zgodnie z momentem dokręcania podanym w dokumentacji technicznej producenta. Przekrój łączonych przewodów należy dobrać do obciążenia prądowego instalacji. Złącze montuje się na szynie TH35 (DIN) lub bezpośrednio na konstrukcji wsporczej.

FAQ

• Jakie są maksymalne dopuszczalne przekroje przewodów? Złącze przeznaczone jest do łączenia drutu i bednarki. Dokładne dopuszczalne przekroje podane są w karcie katalogowej producenta – przed montażem należy sprawdzić specyfikację.
• Czy złącze nadaje się do zastosowań zewnętrznych? Złącze jest przeznaczone do montażu wewnątrz pomieszczeń lub w obudowach ochronnych. W przypadku instalacji zewnętrznej należy zastosować dodatkowe zabezpieczenie przed wilgocią i korozją.
• Czy można łączyć różne materiały (miedź ze stalą)? Złącze umożliwia łączenie drutu i bednarki. W przypadku łączenia różnych metali należy uwzględnić ryzyko korozji galwanicznej i stosować odpowiednie zabezpieczenia (np. pasty antykorozyjne).
