Złącze okrągłe męskie proste EPIC POWER M12 F6 3+PE 8-10 | 44423140 Lapp Kabel

Opis i Kluczowe Cechy

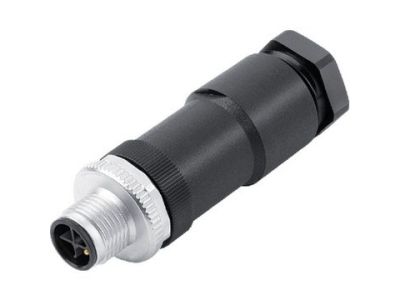

Złącze okrągłe męskie proste EPIC POWER M12 F6 (symbol 44423140) to kompaktowe rozwiązanie do zasilania urządzeń w przemyśle i automatyce. Wyposażone w 3 styki sygnałowe oraz styk ochronny PE (3+PE), obsługuje przewody o przekroju 0,75–1,5 mm² oraz kable o średnicy zewnętrznej 8–10 mm. Pozłacane styki zapewniają niską rezystancję styku i odporność na korozję, a montaż wymaga jedynie standardowego wkrętaka.

• Liczba styków 3+PE: Umożliwia zasilanie 1- lub 3-fazowe bez przewodu neutralnego – elastyczność w różnych konfiguracjach zasilania.
• Zakres przekroju przewodu 0,75–1,5 mm²: Dopasowanie do typowych przewodów zasilających, co ułatwia integrację z istniejącą instalacją.
• Zakres średnicy kabla 8–10 mm: Skuteczne dławienie i odciążenie kabla, zwiększające trwałość połączenia.
• Pozłacane styki: Wysoka odporność na korozję oraz niska rezystancja przejścia – niezawodność w trudnych warunkach przemysłowych.
• Montaż wyłącznie wkrętakiem: Szybki i prosty proces instalacji bez konieczności stosowania specjalistycznych narzędzi.

Zgodność z Normami

Złącze EPIC POWER M12 F6 jest zaprojektowane zgodnie z obowiązującymi normami europejskimi dla przemysłowych złączy okrągłych. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności. (Szczegółowe oznaczenia norm dostępne są u producenta).

Zastosowanie

Złącze przeznaczone jest do zasilania niewielkich urządzeń w systemach sterowania, automatyce budynkowej oraz maszynach przemysłowych. Sprawdza się w miejscach o ograniczonej przestrzeni montażowej.

• Zasilanie 1- lub 3-fazowe (bez przewodu neutralnego) silników, czujników i siłowników.
• Dystrybucja zasilania w szafach sterowniczych i puszkach przyłączeniowych.
• Podłączenie urządzeń w wąskich kanałach kablowych i trudno dostępnych miejscach.
• Systemy zasilania w automatyce budynkowej (oświetlenie, napędy, klimatyzacja).

Wskazówki Montażowe

Montaż złącza może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie. Przewody należy przygotować zgodnie z przekrojem (0,75–1,5 mm²) i zdjąć izolację na długość odpowiednią do zacisku. Wkręcić przewód w zaciski przy użyciu standardowego wkrętaka, dokręcając zgodnie z momentem podanym w dokumentacji producenta. Upewnij się, że kabel mieści się w zakresie dławienia 8–10 mm i prawidłowo go zaciśnij.

FAQ

• Jakie przewody można podłączyć do tego złącza? Złącze obsługuje przewody o przekroju od 0,75 mm² do 1,5 mm², zarówno linka, jak i drut.
• Jaki zakres średnicy kabla jest wymagany? Dławienie przystosowane jest do kabli o średnicy zewnętrznej od 8 mm do 10 mm.
• Czy do montażu potrzebne są specjalne narzędzia? Nie, wystarczy standardowy wkrętak krzyżakowy lub płaski – złącze projektowane jest do szybkiego montażu bez narzędzi specjalistycznych.
