Złącze okrągłe EPIC POWERLOCK A1 S L1/BN SP M12 (1) | 44420274 Lapp Kabel

Opis i Kluczowe Cechy

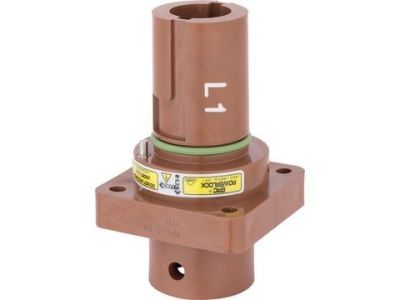

Złącze okrągłe EPIC POWERLOCK A1 S L1/BN SP M12 (symbol 44420274) to obudowa gniazda pulpitowego wykonana z wysokiej jakości tworzywa PBT. Przeznaczona do zastosowań zewnętrznych z przewodami o przekroju 50–120 mm², obsługująca prądy do 400 A w układach trójfazowych i stałoprądowych. Stopień ochrony IP67 gwarantuje szczelność przed wnikaniem pyłu i wody przy zanurzeniu do 1 m.

• Przekrój przewodów 50–120 mm²: Umożliwia przesył dużych prądów w instalacjach przemysłowych, energetycznych i pojazdach specjalnych.
• Obciążalność prądowa do 400 A: Zapewnia stabilną pracę w układach zasilania ruchomego, generatorów oraz magazynów energii.
• Stopień ochrony IP67: Pełna ochrona przed pyłem i wodą – idealne do zastosowań zewnętrznych i w trudnych warunkach atmosferycznych.
• Obudowa pulpitowa (typ A1): Ułatwia montaż i demontaż styku M12, zapewnia wysoką stabilność mechaniczną i odporność na wibracje.
• Kolor niebieski (L1/BN) zgodny z normami europejskimi: Umożliwia szybką identyfikację obwodów prądu przemiennego w instalacjach trójfazowych.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich dotyczących bezpieczeństwa instalacji elektrycznych, w tym PN-EN 61984 (łącza wtykowe), PN-EN 60529 (stopnie ochrony IP) oraz DIN VDE 0100-730 (elektryczne połączenia uziemiające dla pojazdów żeglugi śródlądowej). Posiada znak jakości VDE i deklarację zgodności CE.

Zastosowanie

Złącze okrągłe EPIC POWERLOCK A1 S M12 znajduje zastosowanie w instalacjach wymagających niezawodnego i szczelnego połączenia kabli o dużym przekroju.

• Zasilanie ruchome i stacjonarne w przemyśle ciężkim – np. maszyny budowlane, urządzenia wiatraków.
• Systemy zasilania awaryjnego – generatory, baterie magazynujące energię.
• Pojazdy specjalne i maszyny rolnicze – trwałe połączenia w trudnych warunkach terenowych.
• Urządzenia chłodnicze i klimatyzacyjne – stabilne podłączenie zasilania w instalacjach przemysłowych.
• Zastosowania w żegludze śródlądowej – zgodne z normami DIN VDE 0100-730.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Przed instalacją upewnić się, że przewód posiada odpowiedni przekrój (50–120 mm²) i jest nieekranowany z żyłami pojedynczymi. Obudowę należy zamocować za pomocą 4 śrub, a styk M12 dokładnie wkręcić, aby zapewnić szczelność IP67. W przypadku stosowania w środowiskach mokrych lub zapylonych, dodatkowo sprawdzić szczelność połączenia po montażu.

FAQ

• Czy złącze nadaje się do prądu stałego? Tak, złącze obsługuje zarówno prąd przemienny, jak i stały do 400 A, co czyni je uniwersalnym rozwiązaniem dla różnych typów instalacji.
• Jakie jest maksymalne zanurzenie złącza? Stopień ochrony IP67 pozwala na zanurzenie złącza na głębokość do 1 metra w wodzie przez czas nieokreślony, zgodnie z normą PN-EN 60529.
• Czy złącze jest kompatybilne z ekranowanymi przewodami? Nie – przeznaczone jest wyłącznie do nieekranowanych żył pojedynczych o przekroju 50–120 mm².
