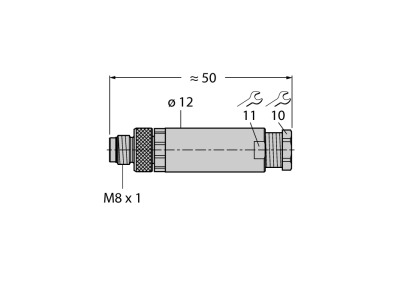

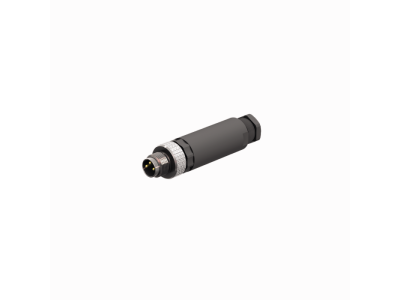

Złącze męskie M8x1 proste, 3 pin, IP67, średnica przewodu 3,5-5,0 mm, BS5133-0 | 6901012 Turck

Opis i Kluczowe Cechy

Złącze męskie M8x1 proste z serii BS5133-0 od renomowanego producenta TURCK to wysokiej klasy komponent przeznaczony do budowy niezawodnych systemów automatyki przemysłowej. Produkt charakteryzuje się 3-pinową konfiguracją styków, co pozwala na efektywne przesyłanie sygnałów sterujących oraz zasilania w aplikacjach czujnikowych i wykonawczych. Dzięki zastosowaniu gwintu M8x1, złącze zapewnia stabilne i odporne na wibracje połączenie mechaniczne. Stopień ochrony IP67 gwarantuje pełną pyłoszczelność oraz ochronę przed skutkami krótkotrwałego zanurzenia w wodzie, co jest kluczowe w środowiskach o wysokim stopniu zanieczyszczenia lub wilgotności. Obudowa została zaprojektowana do współpracy z przewodami o średnicy zewnętrznej od 3,5 mm do 5,0 mm, co oferuje elastyczność w doborze okablowania.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi standardami branżowymi, co potwierdza jego przydatność do profesjonalnych zastosowań inżynieryjnych. Złącze spełnia wymagania normy IEC 61076-2-104, która definiuje parametry dla złączy okrągłych M8, zapewniając pełną kompatybilność z urządzeniami innych producentów stosujących ten sam standard. Materiały użyte do produkcji są zgodne z dyrektywą RoHS, co oznacza wyeliminowanie substancji niebezpiecznych i dbałość o środowisko naturalne. Wysoka jakość wykonania styków zapewnia niską rezystancję przejścia, co przekłada się na minimalizację strat energii i stabilność transmisji danych.

Zastosowanie

Złącze TURCK BS5133-0 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i akwizycji danych. Jest idealnym rozwiązaniem dla:

• Podłączania czujników zbliżeniowych, optycznych oraz indukcyjnych w liniach produkcyjnych.
• Systemów rozproszonych wejść/wyjść (I/O modules), gdzie wymagana jest miniaturyzacja komponentów.
• Budowy maszyn i urządzeń wymagających częstego serwisowania lub rekonfiguracji okablowania.
• Aplikacji w przemyśle spożywczym i farmaceutycznym, gdzie wymagana jest odporność na mycie i trudne warunki sanitarne.

Wskazówki Montażowe

Podczas instalacji złącza należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodu. Zaleca się stosowanie przewodów o średnicy zewnętrznej mieszczącej się w zakresie 3,5-5,0 mm, aby zapewnić optymalne uszczelnienie dławnicy i zachowanie stopnia ochrony IP67. Przy podłączaniu żył do zacisków należy zachować odpowiedni moment dokręcania, co zapobiegnie poluzowaniu się styków pod wpływem drgań maszynowych. Po skręceniu złącza z gniazdem urządzenia, należy upewnić się, że pierścień gwintowany jest dociągnięty do oporu, co gwarantuje szczelność połączenia. Należy unikać nadmiernego zginania przewodu bezpośrednio przy wyjściu ze złącza, stosując w razie potrzeby odpowiednie promienie gięcia.

FAQ

• Czy złącze wymaga specjalistycznych narzędzi do montażu? Montaż złącza BS5133-0 odbywa się przy użyciu standardowych narzędzi monterskich, jednak zaleca się precyzyjne dokręcanie elementów obudowy dla zachowania szczelności.
• Jaka jest maksymalna średnica przewodu, którą można zastosować? Złącze jest przystosowane do przewodów o maksymalnej średnicy zewnętrznej wynoszącej 5,0 mm.
• Czy złącze jest odporne na oleje przemysłowe? Tak, materiały obudowy stosowane przez firmę TURCK charakteryzują się wysoką odpornością na większość standardowych olejów i chłodziw stosowanych w przemyśle.
