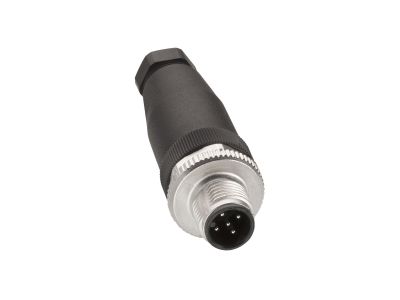

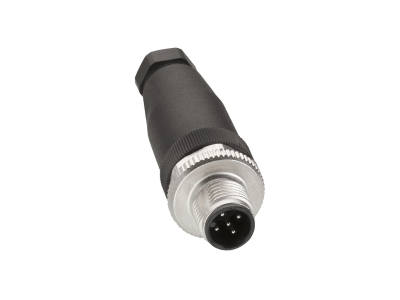

Złącze M12 męskie proste 5PIN metal | XZCC12MDM50B Telemecanique Sensors

Opis i Kluczowe Cechy

Złącze XZCC12MDM50B od renomowanego producenta Telemecanique Sensors to profesjonalne rozwiązanie przeznaczone do pracy w wymagających systemach automatyki przemysłowej. Jest to złącze męskie typu M12 o konstrukcji prostej, wyposażone w 5 pinów (styków), co pozwala na wszechstronne zastosowanie w przesyłaniu sygnałów sterujących oraz zasilania. Kluczowym atutem tego modelu jest jego metalowa obudowa, która zapewnia nie tylko wyjątkową trwałość mechaniczną, ale również doskonałe ekranowanie elektromagnetyczne (EMC), chroniąc sygnały przed zakłóceniami zewnętrznymi. Złącze posiada zaciski śrubowe, co umożliwia szybki i pewny montaż przewodów w warunkach obiektowych bez konieczności użycia specjalistycznych narzędzi do zaciskania. Przekrój znamionowy przyłączanych przewodów został zoptymalizowany pod kątem standardowych kabli sygnałowych, co gwarantuje stabilne połączenie elektryczne i minimalną rezystancję styków.

• Typ złącza: M12 męskie, proste, 5-pinowe.
• Materiał obudowy: Wysokiej jakości metal zapewniający odporność na uderzenia i korozję.
• Rodzaj połączenia: Zaciski śrubowe ułatwiające serwisowanie i instalację.
• Kodowanie: Standardowe kodowanie A, kompatybilne z większością czujników i elementów wykonawczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Posiada stopień ochrony IP67, co oznacza pełną pyłoszczelność oraz odporność na krótkotrwałe zanurzenie w wodzie, co jest kluczowe w środowiskach przemysłowych poddawanych procesom mycia lub narażonych na działanie chłodziw. Złącze spełnia wymagania normy IEC 61076-2-101, definiującej parametry techniczne złączy okrągłych M12, co zapewnia pełną zamienność z komponentami innych producentów zachowujących ten standard.

Zastosowanie

Złącze Telemecanique Sensors XZCC12MDM50B znajduje szerokie zastosowanie w nowoczesnych liniach produkcyjnych oraz systemach sterowania. Jest idealnym wyborem do podłączania czujników zbliżeniowych (indukcyjnych, pojemnościowych), czujników fotoelektrycznych oraz enkoderów. Dzięki 5-pinowej konfiguracji, złącze to doskonale sprawdza się w aplikacjach wymagających dodatkowego sygnału diagnostycznego lub zasilania pomocniczego. Metalowa konstrukcja predysponuje je do pracy w przemyśle ciężkim, motoryzacyjnym oraz wszędzie tam, gdzie występują silne drgania i ryzyko uszkodzeń mechanicznych kabli.

Wskazówki Montażowe

Podczas instalacji złącza XZCC12MDM50B należy zwrócić szczególną uwagę na prawidłowe przygotowanie przewodu. Zaleca się odizolowanie końcówek żył na długość około 5 mm, a następnie ich staranne umieszczenie w zaciskach śrubowych. Moment dokręcania śrub powinien być dobrany tak, aby zapewnić trwały styk elektryczny bez ryzyka zerwania gwintu. Po skręceniu wkładu ze złączem, należy upewnić się, że dławnica kablowa jest mocno dokręcona, co zagwarantuje szczelność na poziomie IP67 oraz zabezpieczy przewód przed wyrwaniem. W przypadku pracy w środowisku o wysokim poziomie zakłóceń, należy pamiętać o prawidłowym połączeniu ekranu kabla z metalową obudową złącza.

FAQ

• Czy złącze XZCC12MDM50B wymaga lutowania? Nie, złącze wyposażone jest w zaciski śrubowe, co pozwala na montaż mechaniczny przy użyciu standardowego wkrętaka.
• Jaki jest stopień ochrony tego złącza? Złącze posiada stopień ochrony IP67, co czyni je odpornym na trudne warunki środowiskowe, w tym wilgoć i pył.
• Czy złącze jest ekranowane? Tak, dzięki metalowej obudowie złącze zapewnia ciągłość ekranowania, co jest istotne w aplikacjach wrażliwych na zakłócenia EMI.
• Z jakimi kablami współpracuje to złącze? Złącze jest przeznaczone do montażu na przewodach o średnicy zewnętrznej typowej dla standardowych kabli sterowniczych M12 (zazwyczaj od 3 do 6 mm).
