Opis i Kluczowe Cechy

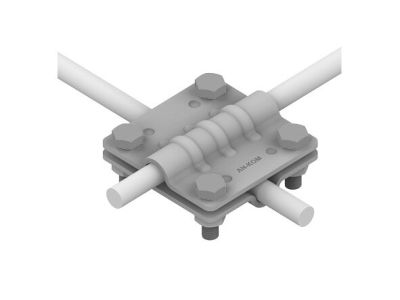

Złącze krzyżowe małe typu AN-04A/OG/-1, wyprodukowane przez renomowaną firmę AN-KOM, to kluczowy element profesjonalnych systemów odgromowych. Produkt charakteryzuje się szerokością płytki wynoszącą 30 mm, co zapewnia optymalną powierzchnię styku dla przewodów odprowadzających. Konstrukcja oparta na dwóch solidnych płytkach dociskowych pozwala na pewne i trwałe połączenie krzyżowe elementów instalacji. Złącze zostało wyposażone w cztery śruby o gwincie metrycznym M6, które umożliwiają precyzyjne dociśnięcie przewodów, minimalizując rezystancję przejścia i zapobiegając poluzowaniu się styków pod wpływem drgań lub czynników atmosferycznych. Wykonanie w wersji ocynkowanej ogniowo (OG) gwarantuje najwyższą odporność na korozję, co jest niezbędne w przypadku elementów eksponowanych na bezpośrednie działanie wilgoci i zmiennych temperatur.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi ochrony odgromowej i materiałów instalacyjnych. Złącze spełnia wymagania normy PN-EN 62561, co potwierdza jego zdolność do bezpiecznego odprowadzania prądów piorunowych bez ryzyka uszkodzenia mechanicznego lub termicznego. Zastosowanie wysokiej jakości stali poddanej procesowi cynkowania ogniowego zapewnia zgodność z wytycznymi dotyczącymi trwałości elementów zewnętrznych, co jest kluczowe dla zachowania ciągłości galwanicznej całego systemu przez wiele lat eksploatacji.

Zastosowanie

Złącze krzyżowe AN-04A/OG/-1 znajduje szerokie zastosowanie w budownictwie mieszkaniowym, przemysłowym oraz komercyjnym. Jest dedykowane do wykonywania połączeń krzyżowych drutu odgromowego oraz bednarki w miejscach, gdzie wymagana jest wysoka precyzja montażu przy ograniczonej przestrzeni (wersja mała). Idealnie sprawdza się przy budowie siatki zwodów niskich na dachach płaskich oraz w punktach łączenia przewodów odprowadzających z uziomem. Dzięki swojej uniwersalności, jest podstawowym wyborem dla instalatorów realizujących kompleksowe systemy ochrony odgromowej obiektów o różnym przeznaczeniu.

Wskazówki Montażowe

Podczas montażu złącza krzyżowego należy zwrócić szczególną uwagę na odpowiednie przygotowanie powierzchni przewodów – powinny być one czyste i wolne od nalotów. Przewody należy umieścić symetrycznie pomiędzy dwiema płytkami dociskowymi. Kluczowym etapem jest dokręcenie czterech śrub M6. Zaleca się stosowanie klucza dynamometrycznego, aby zapewnić równomierny moment dokręcania na każdej ze śrub, co zapobiega odkształceniu płytek i gwarantuje stabilność mechaniczną. Po zakończeniu montażu, miejsca styku można dodatkowo zabezpieczyć wazeliną techniczną lub dedykowaną pastą przewodzącą, aby jeszcze bardziej ograniczyć ryzyko korozji elektrochemicznej w miejscu połączenia.

FAQ

• Czy złącze nadaje się do montażu w ziemi? Tak, dzięki powłoce cynkowanej ogniowo (OG), złącze posiada wysoką odporność na korozję glebową, jednak w przypadku agresywnego środowiska zaleca się dodatkowe zabezpieczenie masą antykorozyjną.
• Jaki jest rozmiar śrub w tym modelu? Złącze wykorzystuje cztery śruby M6, które zapewniają optymalną siłę docisku dla standardowych przewodów odgromowych.
• Czy produkt posiada certyfikaty bezpieczeństwa? Tak, złącza producenta AN-KOM są testowane pod kątem wytrzymałości prądowej i posiadają niezbędne deklaracje zgodności z polskimi i europejskimi normami odgromowymi.
