Złącze krzyżowe 4-otworowe 8/20 do połączeń drutu odgromowego, 1.1 OC | 90100101 Elko-Bis

Opis i Kluczowe Cechy

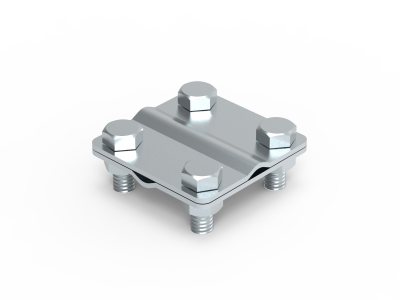

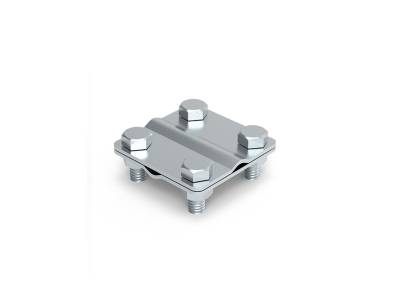

Złącze krzyżowe 4-otworowe 8/20 to profesjonalny element osprzętu odgromowego, zaprojektowany przez renomowanego producenta Elko-Bis. Produkt ten służy do wykonywania precyzyjnych i trwałych połączeń krzyżowych drutu odgromowego w instalacjach ochrony odgromowej (LPS). Konstrukcja oparta na czterech śrubach typu M8 o długości 20 mm gwarantuje wyjątkową stabilność mechaniczną oraz doskonałą przewodność elektryczną w miejscu styku. Wykorzystanie stali ocynkowanej ogniowo (oznaczenie 1.1 OC) zapewnia wieloletnią odporność na korozję oraz negatywne oddziaływanie czynników atmosferycznych, co jest kluczowe dla zachowania ciągłości galwanicznej całego systemu.

• Solidna konstrukcja: Cztery punkty montażowe zapewniają równomierny docisk przewodów.
• Materiał: Wysokiej jakości stal ocynkowana ogniowo chroniąca przed utlenianiem.
• Śruby M8/20: Zastosowanie znormalizowanych śrub pozwala na łatwy montaż przy użyciu standardowych narzędzi monterskich.
• Trwałość: Produkt odporny na ekstremalne warunki pogodowe i prądy piorunowe.

Zgodność z Normami

Złącze zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami dotyczącymi elementów urządzeń piorunochronnych. Spełnia wymagania normy PN-EN 62561, co potwierdza jego zdolność do bezpiecznego odprowadzania prądów piorunowych bez ryzyka uszkodzenia mechanicznego czy termicznego połączenia. Wykorzystanie materiałów o odpowiedniej grubości powłoki cynkowej gwarantuje zgodność z normami środowiskowymi dla instalacji zewnętrznych.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych systemach odgromowych obiektów budowlanych o różnym przeznaczeniu – od budownictwa jednorodzinnego, przez obiekty użyteczności publicznej, aż po hale przemysłowe i magazynowe. Jest niezbędnym elementem przy tworzeniu siatki zwodów niskich na dachach płaskich oraz przy łączeniu przewodów odprowadzających. Dzięki swojej uniwersalności, złącze krzyżowe 4-otworowe pozwala na pewne połączenie drutów odgromowych o najpopularniejszych średnicach stosowanych w polskim elektroinstalatorstwie.

Wskazówki Montażowe

Podczas montażu złącza krzyżowego należy zwrócić szczególną uwagę na następujące aspekty techniczne:

• Moment dokręcania: Śruby M8 należy dokręcać z odpowiednią siłą, aby zapewnić niski opór przejścia, unikając jednocześnie zerwania gwintu.
• Ułożenie drutu: Druty odgromowe powinny być ułożone prostopadle względem siebie w specjalnie wyprofilowanych rowkach złącza, co maksymalizuje powierzchnię styku.
• Konserwacja: Po wykonaniu połączenia w środowiskach o wysokiej korozyjności, zaleca się zabezpieczenie miejsca styku wazeliną techniczną lub dedykowaną pastą przewodzącą.
• Narzędzia: Do montażu zaleca się użycie klucza nasadowego lub płaskiego w rozmiarze 13 mm.

FAQ

1. Czy złącze nadaje się do łączenia drutu z bednarką?
Prezentowany model 90100101 jest dedykowany głównie do połączeń drut-drut w układzie krzyżowym. Do łączenia drutu z bednarką zalecamy stosowanie złączy uniwersalnych lub dedykowanych złączy drut-bednarka dostępnych w naszej ofercie.

2. Jaka jest grubość warstwy ocynku?
Złącze jest cynkowane ogniowo, co oznacza, że powłoka ochronna jest znacznie grubsza i trwalsza niż w przypadku cynkowania galwanicznego, co zapewnia ochronę na poziomie kilkudziesięciu lat.

3. Czy śruby i nakrętki są dołączone do zestawu?
Tak, złącze jest dostarczane jako kompletny element montażowy wraz z czterema śrubami M8/20 oraz odpowiadającymi im nakrętkami.
