Złącze krzyżowe 2 płytki 4xM8 B do 30mm /OG/ | A191060 An-kom

Opis i Kluczowe Cechy

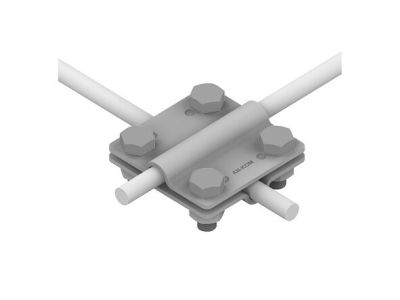

Złącze krzyżowe dwupłytkowe marki AN-KOM, o numerze katalogowym A191060, to profesjonalny element osprzętu odgromowego zaprojektowany z myślą o tworzeniu trwałych i bezpiecznych połączeń w systemach ochrony odgromowej. Konstrukcja oparta na dwóch solidnych płytkach stalowych pozwala na pewne i stabilne łączenie przewodów odprowadzających oraz uziomów. Kluczowym atutem produktu jest zastosowanie czterech śrub M8, które gwarantują optymalny docisk mechaniczny, co bezpośrednio przekłada się na niską rezystancję styku i wysoką przewodność elektryczną połączenia.

• Materiał i powłoka: Produkt został poddany procesowi cynkowania ogniowego (OG), co zapewnia wyjątkową odporność na korozję atmosferyczną oraz glebową, wydłużając żywotność całej instalacji.
• System zaciskowy: Wykorzystanie czterech śrub M8 z nakrętkami pozwala na równomierne rozłożenie sił nacisku na całej powierzchni styku płytek.
• Kompatybilność: Złącze jest przystosowane do współpracy z elementami o szerokości do 30 mm, co czyni je uniwersalnym rozwiązaniem w standardowych systemach odgromowych.

Zgodność z Normami

Złącze krzyżowe AN-KOM zostało zaprojektowane i wykonane zgodnie z rygorystycznymi normami dotyczącymi elementów połączeniowych systemów ochrony odgromowej (LPSC). Spełnienie wymagań normy PN-EN 62561-1 gwarantuje, że element ten wytrzyma prądy piorunowe bez uszkodzeń mechanicznych oraz zachowa swoje parametry elektryczne w długofalowej eksploatacji. Proces cynkowania ogniowego jest realizowany zgodnie z normą PN-EN ISO 1461, co potwierdza wysoką jakość i grubość powłoki ochronnej.

Zastosowanie

Produkt znajduje szerokie zastosowanie w profesjonalnych instalacjach odgromowych budynków mieszkalnych, przemysłowych oraz użyteczności publicznej. Jest idealnym rozwiązaniem do:

• Wykonywania połączeń krzyżowych płaskowników (bednarki) z drutem odgromowym.
• Łączenia elementów instalacji uziemiającej w wykopach fundamentowych.
• Tworzenia rozgałęzień w sieciach uziomów poziomych.
• Integracji metalowych konstrukcji dachu z systemem odprowadzającym wyładowania.

Wskazówki Montażowe

Aby zapewnić maksymalną skuteczność ochrony, podczas montażu należy przestrzegać następujących zasad:

• Moment dokręcania: Śruby M8 należy dokręcać z odpowiednią siłą, aby zapewnić trwały styk, unikając jednocześnie zerwania gwintu. Zaleca się stosowanie kluczy dynamometrycznych.
• Przygotowanie powierzchni: Przed skręceniem elementów należy upewnić się, że powierzchnie stykowe są czyste i wolne od zanieczyszczeń ograniczających przewodność.
• Zabezpieczenie antykorozyjne: Miejsca połączeń, szczególnie te znajdujące się w ziemi, warto dodatkowo zabezpieczyć masą asfaltową lub taśmą antykorozyjną, aby zminimalizować ryzyko utleniania.
• Rozmieszczenie: Złącza powinny być rozmieszczone zgodnie z projektem instalacji odgromowej, z zachowaniem wymaganych odstępów izolacyjnych i dróg odprowadzania prądu.

FAQ

1. Czy złącze nadaje się do montażu podziemnego?
Tak, dzięki powłoce cynkowanej ogniowo (OG), złącze posiada wysoką odporność na korozję i może być stosowane bezpośrednio w gruncie jako element instalacji uziemiającej.

2. Jakie przewody można łączyć za pomocą tego złącza?
Złącze jest dedykowane do elementów o szerokości do 30 mm, co pozwala na łączenie bednarki o typowych wymiarach (np. 25x4 mm, 30x4 mm) oraz drutów odgromowych o średnicy 8-10 mm.

3. Czy śruby znajdują się w zestawie?
Tak, produkt jest dostarczany jako kompletny zestaw składający się z dwóch płytek oraz czterech śrub M8 wraz z nakrętkami, gotowy do natychmiastowego montażu.
