Złącze krzyżowe 2-otworowe 57X57 do łączenia drutu odgromowego, 2.1 OC | 90200101 Elko-Bis

Opis i Kluczowe Cechy

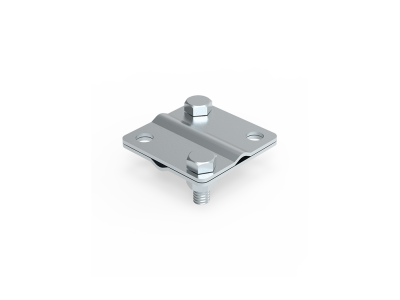

Złącze krzyżowe 2-otworowe o wymiarach płytki 57x57 mm to profesjonalny element montażowy przeznaczony do budowy niezawodnych systemów ochrony odgromowej. Produkt marki Elko-Bis został zaprojektowany z myślą o zapewnieniu trwałego i stabilnego połączenia elektrycznego pomiędzy drutami odgromowymi układanymi w konfiguracji krzyżowej. Wykonanie w technologii ocynku ogniowego (oznaczenie 2.1 OC) gwarantuje wieloletnią odporność na korozję oraz negatywne działanie czynników atmosferycznych, co jest kluczowe dla zachowania ciągłości przewodzenia prądów piorunowych. Solidna konstrukcja z dwiema śrubami dociskowymi pozwala na uzyskanie optymalnego momentu dokręcania, co eliminuje ryzyko poluzowania się połączenia pod wpływem drgań lub zmian temperatury.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami dotyczącymi elementów ochrony odgromowej. Złącze spełnia wymagania normy PN-EN 62561-1: Elementy urządzenia piorunochronnego (LPSC) - Część 1: Wymagania dotyczące elementów połączeniowych. Dzięki temu złącze charakteryzuje się odpowiednią wytrzymałością mechaniczną oraz zdolnością do bezpiecznego odprowadzania prądu piorunowego bez uszkodzenia struktury połączenia.

Zastosowanie

Złącze krzyżowe 57x57 mm znajduje szerokie zastosowanie w instalacjach odgromowych obiektów budownictwa mieszkaniowego, przemysłowego oraz użyteczności publicznej. Jest dedykowane do:

• Łączenia drutów odgromowych (zwodów poziomych) na połaciach dachowych.
• Tworzenia połączeń krzyżowych w siatkach zwodów niskich.
• Łączenia przewodów odprowadzających z instalacją uziemiającą.
• Zastosowań w miejscach, gdzie wymagana jest wysoka pewność styku elektrycznego przy prostopadłym prowadzeniu przewodów.

Wskazówki Montażowe

Dla zapewnienia najwyższej efektywności instalacji, podczas montażu złącza krzyżowego Elko-Bis należy przestrzegać następujących zasad:

• Przed montażem należy upewnić się, że powierzchnie drutów w miejscu styku są wolne od zanieczyszczeń i warstw izolacyjnych.
• Druty odgromowe należy umieścić w wyżłobieniach złącza tak, aby krzyżowały się pod kątem 90 stopni.
• Śruby dociskowe należy dokręcać równomiernie, stosując odpowiedni moment obrotowy, aby zapewnić trwały docisk bez deformacji materiału.
• Zaleca się regularne przeglądy instalacji (zgodnie z przepisami Prawa Budowlanego), sprawdzając stan powłoki cynkowej oraz sztywność połączeń mechanicznych.

FAQ

1. Czy złącze 57x57 mm nadaje się do drutu o średnicy 8 mm?
Tak, konstrukcja złącza jest uniwersalna i pozwala na stabilne mocowanie najczęściej stosowanych drutów odgromowych o średnicach od 6 mm do 10 mm.

2. Co oznacza symbol OC w nazwie produktu?
Symbol OC oznacza, że produkt został poddany procesowi cynkowania ogniowego. Jest to najskuteczniejsza metoda zabezpieczenia stali przed korozją w warunkach zewnętrznych.

3. Czy do montażu wymagane są specjalistyczne narzędzia?
Do poprawnego montażu wystarczą standardowe klucze płaskie lub nasadowe o odpowiednim rozmiarze, które pozwolą na pewne dokręcenie śrub stalowych.
