Złącze IE FC RJ45, wtyczka 90 2x2, RJ45, 10/100Mb/s, w obudowie metalowej | 6GK1901-1BB20-2AA0 Siemens

Alternatywny kod produktu: 6GK19011BB202AA0

Opis i Kluczowe Cechy

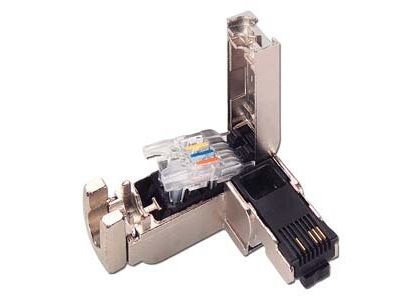

Złącze Industrial Ethernet FastConnect RJ45 Plug 90 (2x2) o numerze katalogowym 6GK1901-1BB20-2AA0 to zaawansowane rozwiązanie komunikacyjne od firmy SIEMENS, zaprojektowane z myślą o najbardziej wymagających środowiskach przemysłowych. Wtyczka charakteryzuje się kątowym wyprowadzeniem kabla pod kątem 90 stopni, co pozwala na znaczną oszczędność miejsca w szafach sterowniczych oraz minimalizuje ryzyko uszkodzenia mechanicznego przewodu poprzez nadmierne zgięcie. Wytrzymała, metalowa obudowa zapewnia doskonałe ekranowanie elektromagnetyczne (EMC) oraz wysoką odporność na uszkodzenia mechaniczne, co jest kluczowe w warunkach hal produkcyjnych.

• System FastConnect (FC): Technologia ta pozwala na błyskawiczny montaż bez użycia specjalistycznych narzędzi do zdejmowania izolacji z poszczególnych żył, co redukuje czas instalacji nawet o 50%.
• Prędkość transmisji: Złącze wspiera standardy 10/100 Mbit/s, zapewniając stabilną komunikację w sieciach Industrial Ethernet.
• Konstrukcja 2x2: Optymalizacja pod kątem czterożyłowych kabli typu skrętka (TP), dedykowana do systemów SIMATIC NET.
• Zintegrowane odciążenie ciągu: Metalowa obudowa pewnie zaciska się na kablu, chroniąc styki przed wyrwaniem.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami przemysłowymi, co gwarantuje jego niezawodność w systemach automatyki. Złącze spełnia wymagania kategorii 5 (Cat5) dla przemysłowych sieci Ethernet. Posiada certyfikację CE oraz jest zgodne z dyrektywami RoHS, co potwierdza brak substancji szkodliwych w procesie produkcji. Dzięki solidnej konstrukcji, wtyczka spełnia normy dotyczące odporności na wibracje i wstrząsy, typowe dla pracy w pobliżu ciężkich maszyn przemysłowych.

Zastosowanie

Wtyczka Siemens IE FC RJ45 90 znajduje szerokie zastosowanie w nowoczesnych systemach sterowania i wizualizacji. Jest idealnym wyborem do łączenia sterowników PLC (np. SIMATIC S7), paneli HMI oraz rozproszonych systemów I/O. Dzięki kątowej budowie, złącze jest niezastąpione w płytkich obudowach oraz wszędzie tam, gdzie gniazda RJ45 umieszczone są blisko drzwi szafy lub innych komponentów. Doskonale współpracuje z kablami typu IE FC TP Cable 2x2, tworząc spójny i niezawodny system transmisji danych w standardzie PROFINET.

Wskazówki Montażowe

Proces instalacji złącza jest intuicyjny dzięki systemowi FastConnect. Aby zapewnić najwyższą jakość połączenia, należy postępować zgodnie z poniższymi krokami:

• Przygotuj kabel Industrial Ethernet FC TP 2x2, zdejmując izolację zewnętrzną za pomocą dedykowanego narzędzia do usuwania izolacji FastConnect (Stripping Tool).
• Otwórz obudowę wtyczki i umieść kolorowe żyły w odpowiednio oznaczonych prowadnicach (zgodnie ze schematem kolorystycznym na wtyczce).
• Zatrzaśnij mechanizm blokujący, który automatycznie przebija izolację żył (technologia IDC), zapewniając trwały i gazoszczelny styk elektryczny.
• Zamknij metalową obudowę i dokręć śrubę zabezpieczającą, co zapewni pełne ekranowanie i odciążenie kabla.
• Zaleca się unikanie prowadzenia kabli w bezpośrednim sąsiedztwie linii wysokiego napięcia, mimo doskonałego ekranowania obudowy.

FAQ

• Czy wtyczka wymaga lutowania lub zaciskania praską? Nie, system FastConnect opiera się na technologii IDC (Insulation Displacement Connectors), co eliminuje potrzebę lutowania czy używania standardowych zaciskarek RJ45.
• Czy złącze pasuje do standardowych kabli typu patchcord? Złącze jest zoptymalizowane do sztywnych kabli przemysłowych typu IE FC TP 2x2. Użycie miękkich linek (stranded wire) może nie zapewnić pełnej stabilności połączenia FastConnect.
• Jaki jest stopień ochrony tego złącza? Złącze po poprawnym montażu zapewnia stopień ochrony IP20, co jest standardem dla połączeń wewnątrz szaf sterowniczych.
