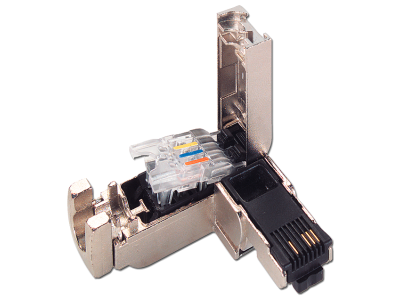

Złącze IE FC RJ45 wtyczka 90 2x2 10/100 Mbit/s w obudowie metalowej (1opak 50szt) | 6GK1901-1BB20-2AE0 Siemens

Alternatywny kod produktu: 6GK19011BB202AE0

Opis i Kluczowe Cechy

Złącze IE FC RJ45 firmy Siemens (symbol 6GK1901-1BB20-2AE0) to wtyk sieciowy przeznaczony do przemysłowych sieci Ethernet 10/100 Mbit/s. Wyposażone w wytrzymałą obudowę metalową oraz system FastConnect (FC) umożliwia szybkie i niezawodne łączenie kabli IE FC TP 2x2. Kąt wyjścia kabla 90° ułatwia instalację w ciasnych szafach sterowniczych. Produkt dostarczany w opakowaniu zbiorczym po 50 sztuk.

• Obudowa metalowa: zapewnia odporność mechaniczną i skuteczne ekranowanie w trudnych warunkach przemysłowych.
• System FastConnect (FC): montaż bez użycia specjalistycznych narzędzi – oszczędność czasu przy instalacji okablowania strukturalnego.
• Kąt wyjścia kabla 90°: umożliwia prowadzenie przewodów wzdłuż szafy sterowniczej, oszczędzając miejsce i ułatwiając zarządzanie okablowaniem.
• Obsługa 10/100 Mbit/s: kompatybilność z większością przemysłowych urządzeń Ethernet (PLC, HMI, sterowniki).
• Opakowanie 50 sztuk: ekonomiczne rozwiązanie do dużych projektów instalacyjnych i serwisowych.

Zgodność z Normami

Produkt jest zgodny z obowiązującymi normami europejskimi oraz posiada oznakowanie CE. Zaprojektowany zgodnie ze standardami Siemens Industrial Ethernet, co gwarantuje niezawodność w środowiskach przemysłowych.

Zastosowanie

Wtyk RJ45 IE FC 90° przeznaczony jest do budowy i rozbudowy przemysłowych sieci Ethernet w systemach automatyki. Sprawdza się wszędzie tam, gdzie wymagana jest odporność na wibracje, zabrudzenia i wysoką temperaturę.

• Podłączanie sterowników PLC i modułów I/O do sieci Industrial Ethernet.
• Tworzenie połączeń między szafami sterowniczymi w liniach produkcyjnych.
• Instalacja w terminalach operatorskich (HMI) i systemach wizyjnych.
• Łączenie urządzeń pomiarowych i aktuatorów w rozproszonych systemach automatyki.

Wskazówki Montażowe

Montaż może być wykonywany wyłącznie przez personel z odpowiednimi kwalifikacjami (uprawnienia SEP). Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie zasilania sieci. Złącze przeznaczone jest do kabli IE FC TP 2x2 (AWG22). Do zaciskania przewodów zaleca się użycie narzędzia FastConnect (np. 6GK1901-1FC01-0AA0). Przekrój przewodów oraz moment dokręcania należy dobierać zgodnie z dokumentacją producenta. Złącze montuje się bezpośrednio na kablu, a następnie umieszcza w gnieździe RJ45.

FAQ

• Czy złącze nadaje się do zastosowań w sieciach Profinet? Tak, złącze IE FC RJ45 90° jest kompatybilne z sieciami Profinet w standardzie 10/100 Mbit/s.
• Czy do montażu wymagane jest specjalne narzędzie? System FastConnect umożliwia montaż bez użycia dodatkowych narzędzi, jednak zalecane jest użycie dedykowanego narzędzia FC w celu uzyskania optymalnej jakości połączenia.
• Jaki typ kabla można podłączyć? Przeznaczone do kabli IE FC TP 2x2 (skrętka 2-parowa) o przekroju AWG22 – zarówno w wersji ekranowanej, jak i nieekranowanej.
