Złącze IE FC RJ45, wtyczka 180, 4x2, RJ45, 10/100Mb/s, w obudowie metalowej | 6GK1901-1BB12-2AA0 Siemens

Alternatywny kod produktu: 6GK19011BB122AA0

Opis i Kluczowe Cechy

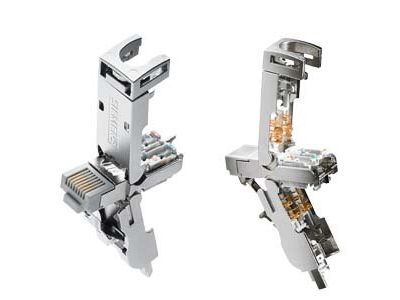

Złącze IE FC RJ45 180° (symbol 6GK1901-1BB12-2AA0) firmy Siemens z rodziny SIMATIC NET to przemysłowa wtyczka RJ45 kategorii CAT6A w wytrzymałej obudowie metalowej, zaprojektowana do sieci Ethernet o prędkości 10/100/1000/10000 Mbit/s. Wyposażona w system FastConnect (FC) umożliwia szybki montaż na kablach IE FC TP 4x2 (AWG24), a kąt wyjścia kabla 180° ułatwia prowadzenie przewodów w szafach sterowniczych.

• Kategoria CAT6A (10 Gb/s): zapewnia przepustowość do 10 000 Mbit/s, co pozwala na bezproblemową transmisję danych w wymagających sieciach przemysłowych i aplikacjach czasu rzeczywistego.
• Metalowa obudowa: gwarantuje odporność na zakłócenia elektromagnetyczne (EMI) oraz uszkodzenia mechaniczne, co przekłada się na niezawodność połączenia w trudnych warunkach produkcyjnych.
• System FastConnect (FC): umożliwia szybki i powtarzalny montaż bez użycia specjalistycznych narzędzi, skracając czas instalacji i minimalizując ryzyko błędów.
• Kąt wyjścia kabla 180°: ułatwia prowadzenie przewodów w ograniczonych przestrzeniach szaf sterowniczych i rozdzielnic, poprawiając ergonomię okablowania.
• Kompatybilność z kablami IE FC TP 4x2 (AWG24): zapewnia optymalne dopasowanie mechaniczne i elektryczne do przewodów SIMATIC NET, co gwarantuje stabilną transmisję sygnału.

Zgodność z Normami

Produkt spełnia wymagania kategorii CAT6A i posiada certyfikat CE potwierdzający zgodność z obowiązującymi dyrektywami Unii Europejskiej. Przeznaczony jest do pracy w przemysłowych sieciach Ethernet zgodnych z międzynarodowymi standardami telekomunikacyjnymi.

Zastosowanie

Dzięki metalowej obudowie i wysokiej przepustowości złącze IE FC RJ45 180 sprawdza się w wymagających środowiskach przemysłowych. Stosowane jest m.in. w następujących scenariuszach:

• Budowa i rozbudowa sieci przemysłowych Ethernet w automatyce fabrycznej (sterowniki PLC, panele HMI, napędy).
• Podłączanie urządzeń SIMATIC NET do sieci sterowania i wizualizacji w systemach SCADA.
• Instalacje w szafach sterowniczych i rozdzielnicach, gdzie wymagana jest odporność na wibracje i zakłócenia elektromagnetyczne.
• Realizacja połączeń o przepustowości do 10 Gb/s w aplikacjach wymagających dużej szybkości transmisji danych.

Wskazówki Montażowe

Montaż złącza powinien być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami elektrycznymi. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie od urządzeń, do których podłączany jest kabel. Złącze przeznaczone jest do montażu na kablach IE FC TP 4x2 (AWG24) z wykorzystaniem systemu FastConnect zgodnie z dokumentacją techniczną producenta. Należy stosować przewody o odpowiedniej średnicy i zachować zalecany promień gięcia kabla. Moment dokręcania oraz parametry zacisku – zgodnie z instrukcją dołączoną do produktu.

FAQ

• Czy złącze obsługuje transmisję 10 Gb/s? Tak, kategoria CAT6A zapewnia przepustowość do 10 000 Mbit/s (10 Gb/s), co pozwala na pracę w szybkich sieciach przemysłowych.
• Jaki kąt wyjścia kabla ma wtyk? Kąt wyjścia kabla wynosi 180°, co ułatwia prowadzenie przewodów w szafach sterowniczych i rozdzielnicach.
• Czy do montażu potrzebne są specjalistyczne narzędzia? Dzięki systemowi FastConnect montaż jest możliwy bez specjalistycznych narzędzi – wystarczy standardowy ściągacz izolacji i niewielki śrubokręt. Szczegółowy opis znajduje się w instrukcji producenta.
