Złącze IE FC RJ45, wtyczka 180, 2x2, RJ45, 10/100Mb/s w obudowie metalowej | 6GK1901-1BB10-2AE0 Siemens

Opis i Kluczowe Cechy

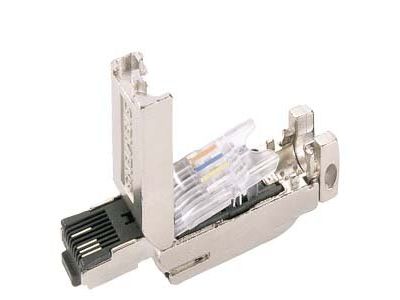

Złącze Siemens IE FC RJ45 Plug 180 o numerze katalogowym 6GK1901-1BB10-2AE0 to zaawansowany komponent sieciowy zaprojektowany z myślą o najwyższej niezawodności w systemach SIMATIC NET. Dzięki zastosowaniu technologii FastConnect (FC), wtyczka umożliwia szybki i bezbłędny montaż na przewodach typu Industrial Ethernet FC TP 2x2. Metalowa obudowa nie tylko zwiększa trwałość mechaniczną, ale również gwarantuje ciągłość ekranowania, co minimalizuje ryzyko błędów transmisji w środowiskach o wysokim poziomie szumów elektrycznych. Osiowy wylot kabla (180 stopni) sprawia, że złącze idealnie nadaje się do podłączania urządzeń w szafach sterowniczych, gdzie przestrzeń montażowa jest ograniczona, a kable prowadzone są w linii prostej do gniazda.

• Konfiguracja 2x2: Zoptymalizowana pod kątem standardów transmisji 10/100 Mbit/s, idealna dla większości aplikacji przemysłowych.
• Metalowa obudowa: Zapewnia stopień ochrony IP20 oraz wysoką odporność na wibracje i uderzenia mechaniczne.
• System FastConnect: Technologia nacinania izolacji (IDC) eliminuje błędy przy krosowaniu żył dzięki kolorystycznemu oznaczeniu styków i skraca czas instalacji o połowę.
• Zestaw przemysłowy: Opakowanie zbiorcze zawiera 50 sztuk produktu, co stanowi ekonomiczne rozwiązanie dla dużych projektów infrastrukturalnych i integratorów systemów.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z międzynarodowymi standardami dla systemów Industrial Ethernet. Jest w pełni kompatybilny ze standardem PROFINET, co pozwala na jego bezproblemową integrację w architekturach automatyki przemysłowej. Złącze spełnia wymagania kategorii 5 (Cat5) dla transmisji danych oraz posiada certyfikację CE i RoHS, co gwarantuje bezpieczeństwo użytkowania oraz zgodność z normami środowiskowymi. Solidna konstrukcja zapewnia stabilne połączenie elektryczne zgodne z normami IEC dotyczącymi złączy wtykowych w środowiskach trudnych.

Zastosowanie

Wtyk Siemens IE FC RJ45 Plug 180 znajduje szerokie zastosowanie w nowoczesnych zakładach produkcyjnych. Jest dedykowany do bezpośredniego podłączania urządzeń końcowych oraz komponentów sieciowych takich jak sterowniki PLC (np. SIMATIC S7-1200, S7-1500), panele operatorskie HMI, wyspy zaworowe oraz switche przemysłowe SCALANCE. Dzięki obsłudze prędkości 10/100 Mbit/s, doskonale sprawdza się w sieciach sterowania, gdzie kluczowa jest deterministyczna komunikacja i odporność na zakłócenia, a niekoniecznie gigabitowe przepustowości.

Wskazówki Montażowe

Proces montażu złącza jest intuicyjny i nie wymaga lutowania ani użycia specjalistycznych zaciskarek do końcówek RJ45. Aby uzyskać najlepsze rezultaty, zaleca się:

• Użycie dedykowanego narzędzia IE FC Stripping Tool do precyzyjnego usunięcia izolacji zewnętrznej oraz ekranu z kabla Industrial Ethernet FC TP.
• Ułożenie odsłoniętych żył w prowadnicy wtyku zgodnie z oznaczeniami kolorystycznymi (biały, żółty, niebieski, pomarańczowy).
• Zatrzaśnięcie obudowy, co powoduje automatyczne nacięcie izolacji żył i nawiązanie trwałego kontaktu elektrycznego.
• Weryfikację poprawności połączenia poprzez sprawdzenie, czy blokada mechaniczna obudowy została całkowicie zamknięta, co zapewnia również odciążenie kabla.

FAQ

1. Czy to złącze obsługuje prędkość Gigabit Ethernet?
Nie, model 6GK1901-1BB10-2AE0 jest złączem 4-żyłowym (2x2) i obsługuje prędkości do 100 Mbit/s. Do sieci Gigabit wymagane są złącza 8-żyłowe (4x2).
2. Jakie kable są kompatybilne z tym wtykiem?
Wtyk jest zoptymalizowany do współpracy z kablami typu Industrial Ethernet FastConnect TP (skrętka dwuparowa), np. 6XV1840-2AH10.
3. Czy wtyczka jest wielorazowego użytku?
Tak, system FastConnect pozwala na ponowne otwarcie i zamknięcie obudowy, jednak dla zachowania najwyższych parametrów transmisji zaleca się ograniczenie liczby ponownych montaży na tym samym odcinku przewodu.
