Złącze grzebieniowe 8-złączowe 10A 250VAC, czarne, ZGGZ80-2 | 858827 Relpol

Alternatywny kod produktu: ZGGZ80-2

Opis i Kluczowe Cechy

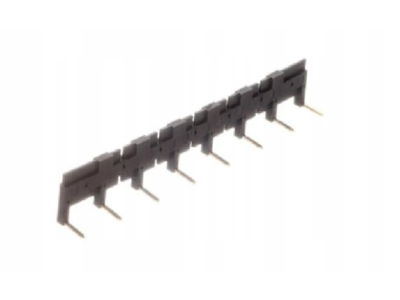

Złącze grzebieniowe ZGGZ80-2 (symbol 858827) to dedykowane akcesorium do mostkowania wspólnych sygnałów wejść (A2) w rozdzielnicach i szafach sterowniczych. Przystosowane do prądu 10 A i napięcia 250 V AC, zapewnia niezawodne i bezpieczne łączenie obwodów sterowania bez ryzyka przegrzania styków. Wykonane w kolorze czarnym, ułatwia identyfikację obwodu neutralnego lub wspólnego.

• 8 złącz: umożliwia mostkowanie aż 8 sąsiednich gniazd lub przekaźników, co skraca czas montażu i redukuje liczbę połączeń przewodowych.
• Prąd znamionowy 10 A: gwarantuje bezpieczną pracę w obwodach sterowania o umiarkowanym obciążeniu, zgodnie z typowymi wymaganiami dla aparatury modułowej.
• Napięcie 250 V AC: kompatybilne z standardowymi instalacjami niskiego napięcia w budynkach i przemyśle.
• Kompatybilność z gniazdami GZT80, GZM80, GZT92, GZM92, GZ96, GZS80, GZS92 oraz przekaźnikami interfejsowymi PI84, PI85: zapewnia uniwersalne zastosowanie w szerokiej gamie modułów i osprzętu.
• Czarny kolor: ułatwia wizualne odróżnienie mostkowanego bieguna (np. N lub wspólnego A2) od pozostałych obwodów, co zwiększa czytelność rozdzielnicy.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z obowiązującymi normami europejskimi oraz standardem DIN. Posiada certyfikat CE, potwierdzający spełnienie wymogów bezpieczeństwa i kompatybilności elektromagnetycznej dla urządzeń elektrycznych niskiego napięcia.

Zastosowanie

Złącze grzebieniowe ZGGZ80-2 przeznaczone jest do szybkiego i estetycznego mostkowania sygnałów wspólnych (A2) w układach sterowania. Idealnie sprawdza się wszędzie tam, gdzie konieczne jest równoległe połączenie wielu wejść modułów.

• Mostkowanie szyny neutralnej lub wspólnej w rozdzielnicach wyposażonych w gniazda GZT, GZM, GZ lub GZS.
• Łączenie sygnałów A2 w zestawach przekaźników interfejsowych PI84 i PI85 w celu stworzenia wspólnej linii sterującej.
• Redukcja liczby przewodów w szafach sterowniczych – poprawa porządku i ułatwienie diagnostyki.
• Zastosowanie w automatyce budynkowej oraz przemysłowych układach sterowania gdzie wymagana jest niezawodna i szybka instalacja.

Wskazówki Montażowe

Montaż złącza grzebieniowego powinien być wykonany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po bezwzględnym odłączeniu napięcia zasilania. Grzebień wsuwa się w odpowiednie gniazda modułów (np. GZT80, PI84 itp.) zgodnie z instrukcją producenta. Należy upewnić się, że każdy ząb jest prawidłowo osadzony, a połączenie styku jest stabilne. Przekrój przewodów w obwodzie głównym należy dobrać do prądu znamionowego (10 A) oraz warunków zwarciowych instalacji. Nie stosować momentów dokręcania – złącze nie posiada zacisków śrubowych; bezpieczeństwo zapewnia konstrukcja wciskowa.

FAQ

• Czy złącze ZGGZ80-2 jest kompatybilne z przekaźnikami PI84 i PI85? Tak, producent deklaruje zgodność z tymi modelami. Złącze mostkuje gniazda A2 w obu typach przekaźników interfejsowych.
• Jaki jest maksymalny prąd, jaki może płynąć przez jeden ząb złącza? Maksymalny dopuszczalny prąd dla całego złącza wynosi 10 A przy napięciu 250 V AC. Wartość ta dotyczy obciążenia ciągłego – nie wolno jej przekraczać.
• Czy złącze występuje w innych kolorach? Dostępne jest wyłącznie w kolorze czarnym. Pozwala to na jednoznaczne oznaczenie obwodu wspólnego (np. neutralnego lub A2) w rozdzielnicy.
