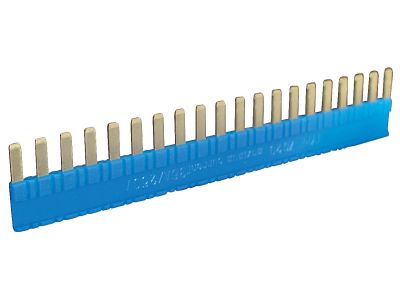

Złącze grzebieniowe 20-zębowe, niebieskie, ZG20-3 | 2608956 Relpol

Opis i Kluczowe Cechy

Złącze grzebieniowe ZG20-3 marki RELPOL to profesjonalne akcesorium elektroinstalacyjne zaprojektowane z myślą o optymalizacji połączeń w szafach sterowniczych i rozdzielnicach. Wyposażone w 20 zębów, umożliwia sprawne i estetyczne mostkowanie wspólnych sygnałów wejść lub wyjść, co znacząco skraca czas montażu oraz eliminuje konieczność stosowania tradycyjnych mostków kablowych. Produkt charakteryzuje się wysoką obciążalnością prądową – maksymalny dopuszczalny prąd wynosi aż 36 A przy napięciu znamionowym 250 V AC, co pozwala na bezpieczną pracę w wymagających układach automatyki przemysłowej. Niebieski kolor izolacji ułatwia identyfikację wizualną obwodów, najczęściej kojarzonych z potencjałem neutralnym lub sygnałami sterowniczymi DC.

Zgodność z Normami

Produkt został zaprojektowany i wykonany zgodnie z rygorystycznymi normami obowiązującymi w branży elektrotechnicznej, co gwarantuje pełne bezpieczeństwo użytkowania oraz kompatybilność z dedykowanymi seriami przekaźników. Złącze spełnia wymagania dotyczące wytrzymałości dielektrycznej oraz odporności na prądy pełzające. Materiały izolacyjne użyte do produkcji złącza ZG20-3 wykazują wysoką odporność termiczną, co jest kluczowe przy pracy pod pełnym obciążeniem znamionowym 36 A, zapobiegając degradacji materiału pod wpływem wydzielanego ciepła.

Zastosowanie

Złącze grzebieniowe ZG20-3 jest dedykowane do współpracy z wąskoprofilowymi modułami przekaźnikowymi marki RELPOL. Jest w pełni kompatybilne z seriami:

• PI6 – interfejsowe przekaźniki wykonawcze,
• PIR6W – przekaźniki interfejsowe z zaciskami śrubowymi,
• PIR6WB – wersje z zaciskami sprężynowymi (Push-in),
• PIR6WT oraz PIR6WBT – specjalistyczne moduły przekaźnikowe.

Wskazówki Montażowe

Montaż złącza ZG20-3 jest intuicyjny i nie wymaga specjalistycznych narzędzi, jednak dla zapewnienia trwałości połączenia należy przestrzegać kilku zasad:

• Przed instalacją należy upewnić się, że złącze jest czyste i wolne od odkształceń mechanicznych.
• Złącze należy wsunąć w dedykowane gniazda mostkujące w obudowach przekaźników PI6/PIR6 aż do wyraźnego oporu, co gwarantuje pełny styk elektryczny.
• W przypadku konieczności mostkowania mniejszej liczby modułów, złącze 20-zębowe można dociąć do wymaganej długości przy użyciu odpowiednich szczypiec bocznych, dbając o zachowanie bezpiecznych odstępów izolacyjnych na końcach.
• Należy pamiętać, aby nie przekraczać sumarycznego prądu 36 A płynącego przez główny punkt zasilający mostek.

FAQ

1. Czy złącze ZG20-3 można stosować z przekaźnikami innych producentów?
Złącze jest optymalizowane pod kątem rozstawu i geometrii gniazd w produktach RELPOL serii PI6 oraz PIR6. Stosowanie z innymi markami może nie gwarantować poprawnego styku elektrycznego.

2. Czy kolor niebieski ma znaczenie techniczne?
Technicznie parametry są identyczne jak w przypadku innych kolorów, jednak w praktyce elektroinstalacyjnej kolor niebieski służy do szybkiej identyfikacji torów neutralnych lub ujemnych biegunów zasilania DC.

3. Czy złącze można skracać?
Tak, konstrukcja złącza pozwala na jego przycięcie do dowolnej liczby zębów (np. 5, 10 lub 15), co czyni je uniwersalnym rozwiązaniem w mniejszych aplikacjach.
