Złącze EPIC POWERLOCK F6 S N/BL M40 (1) | 44420263 Lapp Kabel

Opis i Kluczowe Cechy

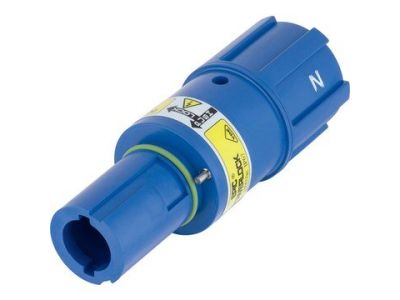

Złącze EPIC POWERLOCK F6 S N/BL M40 (symbol 44420263) to obudowa swobodna gniazda przeznaczona do zastosowań zewnętrznych, kompatybilna z przewodami o przekroju 50–120 mm². Wysoka stabilność mechaniczna i odporność na warunki atmosferyczne czynią je idealnym rozwiązaniem dla instalacji trójfazowych, prądu stałego do 400 A oraz zasilania awaryjnego z generatorów lub systemów bateryjnych. Gwint M40 umożliwia współpracę z odpowiednią dławnicą kablową, zapewniając klasę ochrony IP67 po montażu.

• Przekrój przewodu 50–120 mm²: Umożliwia bezpieczne podłączenie grubych kabli w instalacjach przemysłowych, energetycznych i mobilnych.
• Stopień ochrony IP67: Pełna ochrona przed pyłem i zanurzeniem przez co najmniej 30 minut – idealne do zastosowań zewnętrznych.
• Obudowa z wytrzymałego PBT: Odporna na UV, wysokie temperatury i obciążenia mechaniczne, gwarantująca długotrwałą eksploatację.
• Zastosowanie trójfazowe i prąd stały 400 A: Kompatybilne z silnikami, urządzeniami chłodniczymi oraz systemami zasilania awaryjnego.
• Kodowanie kolorystyczne (N/BL): Ułatwia identyfikację napięcia zgodnie z europejskim standardem.

Zgodność z Normami

Złącze spełnia wymagania norm europejskich, w tym DIN VDE 0100-730 dotyczących połączeń uziemiających w pojazdach żeglugi śródlądowej. Posiada certyfikat VDE oraz oznaczenie CE. Dostępne w kolorach zharmonizowanych zgodnie z normami dla prądu stałego (DC) i przemiennego (AC).

Zastosowanie

Złącze EPIC POWERLOCK F6 S N/BL M40 znajduje szerokie zastosowanie w instalacjach wymagających wysokiej niezawodności i odporności na czynniki zewnętrzne.

• Zasilanie ruchome i stacjonarne w branży energetycznej i przemysłowej (np. agregaty prądotwórcze, systemy bateryjne).
• Instalacje trójfazowe i prądu stałego do 400 A w maszynach i urządzeniach chłodniczych.
• Zasilanie awaryjne w budynkach użyteczności publicznej i zakładach produkcyjnych.
• Stosowanie w pojazdach żeglugi śródlądowej zgodnie z normami DIN VDE 0100-730.

Wskazówki Montażowe

Montaż złącza powinien być wykonany przez wykwalifikowany personel z uprawnieniami SEP po odłączeniu napięcia. Gwint M40 wymaga zastosowania odpowiedniej dławnicy kablowej o klasie ochrony IP67. Po podłączeniu żył przewodu należy dokręcić styki śrubowe z zalecanym momentem (sprawdzić w dokumentacji producenta). Upewnić się, że przewód nie jest napięty mechanicznie w miejscu wyjścia z obudowy. Po zakończeniu montażu sprawdzić szczelność połączenia.

FAQ

• Czy złącze nadaje się do instalacji morskich? Złącze spełnia wymagania norm dla żeglugi śródlądowej (DIN VDE 0100-730), ale nie posiada certyfikacji do stosowania w środowisku morskim o wysokim zasoleniu. Przeznaczone wyłącznie do wód śródlądowych.
• Jaki jest maksymalny prąd pracy złącza? Złącze obsługuje prąd do 400 A zarówno w układach trójfazowych, jak i prądu stałego. Dokładne parametry należy potwierdzić w dokumentacji technicznej.
• Czy obudowa jest odporna na promieniowanie UV? Tak – wykonana z PBT (polibutylen tereftalanu), które charakteryzuje się wysoką odpornością na degradację pod wpływem promieniowania ultrafioletowego i warunków atmosferycznych.
