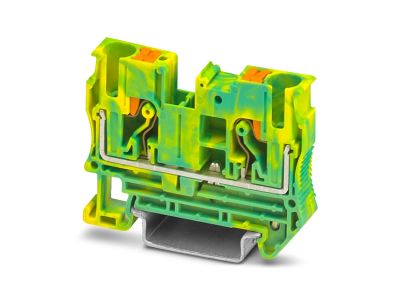

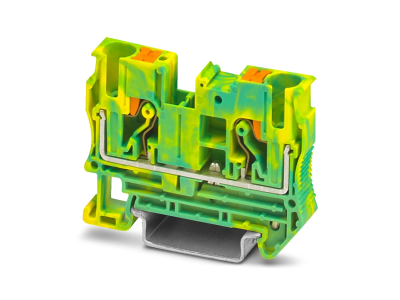

Złącze do przewodów ochronnych PT 6-PE, zielono-żółty (opak.50szt) | 3211822 Phoenix Contact

Opis i Kluczowe Cechy

Złącze do przewodów ochronnych PT 6-PE od renomowanego producenta Phoenix Contact to zaawansowane rozwiązanie w technologii Push-in, zaprojektowane z myślą o maksymalnej efektywności i bezpieczeństwie w szafach sterowniczych. Wykorzystanie technologii bezpośredniego wtykania pozwala na redukcję siły potrzebnej do montażu przewodu o 50%, co znacząco przyspiesza prace instalacyjne. Złącze charakteryzuje się szerokim zakresem przekroju przyłączeniowego, obsługując przewody sztywne oraz elastyczne z tulejkami w przedziale od 0,5 mm² do 10 mm² (AWG 20 - 8).

• Technologia Push-in: Umożliwia beznarzędziowe podłączanie przewodów, co eliminuje ryzyko błędów montażowych i skraca czas prefabrykacji.
• Kompaktowa konstrukcja: Szerokość wynosząca zaledwie 8,2 mm pozwala na optymalne zagospodarowanie przestrzeni na szynie DIN.
• Trwałość i identyfikacja: Obudowa w standardowym kolorze zielono-żółtym ułatwia szybką identyfikację funkcji ochronnej (PE) w rozdzielnicy.
• Wysoka jakość styków: Zapewnia niską rezystancję przejścia, co jest kluczowe dla skuteczności ochrony przeciwporażeniowej.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z rygorystycznymi normami międzynarodowymi, co gwarantuje jego niezawodność w wymagających środowiskach przemysłowych. Złącze PT 6-PE spełnia wymagania normy IEC 60947-7-2, która określa parametry dla listew zaciskowych do przewodów ochronnych. Dzięki zastosowaniu materiałów izolacyjnych najwyższej klasy, złącze posiada wysoką odporność na starzenie oraz doskonałe właściwości dielektryczne, co potwierdzają certyfikaty dopuszczające do stosowania w instalacjach o wysokim standardzie bezpieczeństwa.

Zastosowanie

Złącze ochronne PT 6-PE znajduje szerokie zastosowanie w nowoczesnej automatyce przemysłowej, energetyce oraz budownictwie komercyjnym. Jest idealnym rozwiązaniem do:

• Systemów rozdziału energii, gdzie wymagane jest pewne uziemienie komponentów.
• Budowy szaf sterowniczych i rozdzielnic niskiego napięcia.
• Instalacji maszynowych wymagających odporności na wibracje i wstrząsy.
• Aplikacji w przemyśle procesowym, dzięki wysokiej odporności chemicznej obudowy.

Wskazówki Montażowe

Montaż złącza PT 6-PE jest intuicyjny, jednak dla zachowania pełnych parametrów technicznych należy przestrzegać poniższych zaleceń:

• Montaż na szynie: Złącze jest przystosowane do montażu na standardowych szynach nośnych NS 35/7,5 oraz NS 35/15. Zatrzaskuje się pewnie, tworząc automatyczny kontakt elektryczny z szyną (w zależności od typu szyny i konfiguracji).
• Przygotowanie przewodu: Przewody elastyczne powinny być zakończone odpowiednią tulejką zaciskową. Przewody sztywne można wprowadzać bezpośrednio do gniazda zacisku.
• Demontaż: Aby zwolnić przewód, należy użyć standardowego wkrętaka płaskiego, naciskając pomarańczowy przycisk zwalniający, co gwarantuje bezpieczeństwo i brak uszkodzeń mechanicznych zacisku.

FAQ

• Czy złącze PT 6-PE wymaga dokręcania śrub? Nie, technologia Push-in opiera się na zacisku sprężynowym, który zapewnia stałą siłę docisku niezależnie od upływu czasu i wibracji, eliminując konieczność okresowych przeglądów i dokręcania.
• Jaki jest maksymalny przekrój przewodu, który można podłączyć? Złącze obsługuje przewody o przekroju znamionowym do 6 mm², jednak konstrukcja pozwala na podłączenie przewodów o przekroju do 10 mm² w przypadku przewodów sztywnych.
• Ile złączy znajduje się w opakowaniu zbiorczym? Produkt dostarczany jest w opakowaniach zawierających 50 sztuk, co jest optymalne dla większych projektów prefabrykacyjnych.
