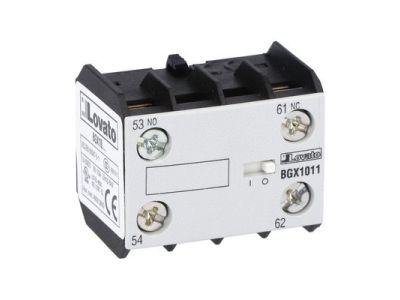

Zestyki pomocnicze do styczników BG, 1NO+1NC | 11BGX1011 Lovato Electric

Opis i Kluczowe Cechy

Zestyki pomocnicze Lovato Electric o oznaczeniu 11BGX1011 to profesjonalny moduł rozszerzający, zaprojektowany z myślą o miniaturowych stycznikach serii BG. Urządzenie oferuje konfigurację styków 1NO (jeden zestyk zwierny) oraz 1NC (jeden zestyk rozwierny), co umożliwia jednoczesne przesyłanie sygnałów o stanie pracy urządzenia do układów nadrzędnych oraz realizację blokad bezpieczeństwa. Dzięki zastosowaniu wysokiej jakości materiałów przewodzących, zestyki charakteryzują się niską rezystancją przejścia, co przekłada się na niezawodność w obwodach sterowania o niskim napięciu. Kompaktowa budowa pozwala na zachowanie niewielkich gabarytów całej aparatury modułowej, co jest kluczowe w gęsto upakowanych szafach sterowniczych.

Zgodność z Normami

Produkt został zaprojektowany i przetestowany zgodnie z międzynarodowymi standardami bezpieczeństwa i jakości. Spełnia wymagania normy IEC/EN 60947-5-1, która definiuje parametry dla aparatury sterowniczej i elementów przełączających. Posiada certyfikaty CE oraz UL/CSA, co potwierdza jego dopuszczenie do użytku na rynkach globalnych, w tym w wymagających aplikacjach przemysłowych w Unii Europejskiej oraz Ameryce Północnej. Stopień ochrony zacisków zapewnia bezpieczeństwo przed przypadkowym dotykiem części pod napięciem zgodnie z obowiązującymi przepisami BHP.

Zastosowanie

Moduł 11BGX1011 znajduje szerokie zastosowanie w systemach automatyki przemysłowej oraz prefabrykacji rozdzielnic. Jest wykorzystywany przede wszystkim do sygnalizacji stanu załączenia stycznika głównego do sterowników PLC, co pozwala na precyzyjne monitorowanie procesów technologicznych. W układach napędowych zestyk NC może pełnić funkcję blokady elektrycznej w układach nawrotnych (lewo-prawo), zapobiegając jednoczesnemu załączeniu dwóch styczników. Dodatkowo, zestyki te idealnie sprawdzają się w sterowaniu lampkami sygnalizacyjnymi oraz w obwodach alarmowych informujących o awarii lub zatrzymaniu maszyny.

Wskazówki Montażowe

Montaż zestyków pomocniczych serii BGX jest niezwykle prosty i intuicyjny. Moduł montuje się czołowo na styczniku serii BG za pomocą mechanizmu zatrzaskowego, co eliminuje potrzebę użycia dodatkowych narzędzi i skraca czas prefabrykacji. Przed przystąpieniem do podłączenia przewodów należy upewnić się, że zasilanie obwodu głównego jest odłączone. Przewody o przekroju dostosowanym do prądów sterowniczych należy umieścić w zaciskach śrubowych i dokręcić z odpowiednim momentem obrotowym, aby zapobiec poluzowaniu się połączeń pod wpływem drgań. Zaleca się stosowanie tulejek zaciskowych na końcach przewodów typu linka, co gwarantuje pewny styk elektryczny.

FAQ

• Czy zestyki 11BGX1011 pasują do styczników serii BF? Nie, ten konkretny model jest dedykowany wyłącznie do miniaturowych styczników serii BG. Dla serii BF należy dobrać odpowiednie bloki zestyków z serii BFX.

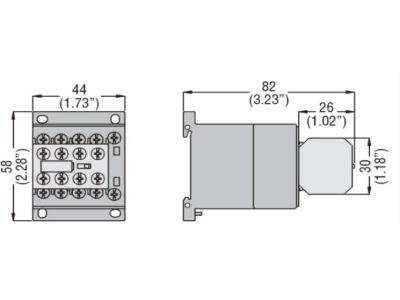

• Czy montaż zestyków pomocniczych zwiększa szerokość stycznika na szynie DIN? Nie, montaż odbywa się na czole stycznika, więc szerokość zajmowana na szynie DIN pozostaje bez zmian, zwiększa się jedynie głębokość aparatu.
• Jaka jest funkcja zestyku 1NO+1NC? Zestyk 1NO (Normally Open) zamyka się po załączeniu stycznika, natomiast 1NC (Normally Closed) otwiera się, co pozwala na realizację dwóch różnych funkcji logicznych w jednym module.
