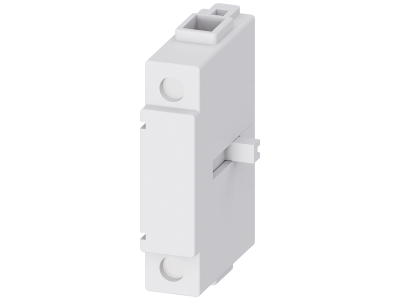

Zestyk neutralny N wyprzedzający, montaż czołowy, wyposażenie dodatkowe do rozł. izolacyjnego 3LD3 | 3LD9340-0B Siemens

Alternatywny kod produktu: 3LD93400B

Opis i Kluczowe Cechy

Akcesorium firmy Siemens z serii SENTRON, zestyk neutralny N wyprzedzający o symbolu 3LD9340-0B, przeznaczone do rozłączników izolacyjnych 3LD3. Montowane czołowo, zapewnia wcześniejsze załączanie i rozłączanie przewodu neutralnego względem styków głównych, co zwiększa bezpieczeństwo podczas wykonywania prac serwisowych i izolacyjnych. Dedykowane do współpracy z modułową aparaturą 3LD3, bez konieczności dodatkowego okablowania.

• Funkcja wyprzedzająca (make‑first / break‑last): Przewód neutralny jest załączany przed stykami fazowymi i rozłączany po nich – minimalizuje ryzyko wystąpienia przepięć i zapewnia bezpieczną kolejność przełączeń.
• Montaż czołowy: Szybki i prosty montaż na przedniej stronie rozłącznika 3LD3, bez konieczności ingerencji w główny tor prądowy.
• Kompatybilność z serią 3LD3: Zaprojektowany jako wyposażenie dodatkowe dla wyłączników głównych i awaryjnych SENTRON 3LD3, co pozwala rozszerzyć funkcjonalność istniejącej instalacji.
• Solidna konstrukcja Siemens: Wykonany z materiałów odpornych na obciążenia termiczne i mechaniczne typowe dla pracy w szafach sterowniczych i rozdzielczych.
• Brak potrzeby dodatkowych elementów montażowych: Zestaw gotowy do instalacji, nie wymaga osobnych uchwytów ani przewodów.

Zgodność z Normami

Produkt zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa oraz wytycznymi norm serii DIN. Posiada oznaczenie CE, potwierdzające spełnienie wymogów Unii Europejskiej. Stosować wyłącznie zgodnie z dokumentacją techniczną producenta.

Zastosowanie

Zestyk neutralny N wyprzedzający znajduje zastosowanie wszędzie tam, gdzie wymagane jest bezpieczne odłączanie przewodu neutralnego w obwodach sterowanych przez rozłącznik izolacyjny 3LD3. Szczególnie polecany w instalacjach, w których priorytetem jest ochrona personelu i urządzeń przed przypadkowym załączeniem napięcia.

• Jako element wyposażenia rozłączników głównych i awaryjnych w szafach sterowniczych maszyn przemysłowych (piły, sprężarki, pompy, wiertarki, frezarki).
• W systemach klimatyzacji i wentylacji, gdzie wymagana jest izolacja galwaniczna wszystkich przewodów.
• W rozdzielnicach obiektowych, umożliwiając bezpieczne odłączenie zasilania trójfazowego z jednoczesnym rozwarciem przewodu neutralnego.
• W automatyce budynkowej i małych maszynach (betoniarki, obróbka drewna), gdzie konieczne jest spełnienie wymogów odłączania całego obwodu.

Wskazówki Montażowe

Montaż i demontaż zestawu może być wykonywany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, przy bezwzględnie odłączonym napięciu zasilania. Należy ściśle przestrzegać instrukcji producenta dołączonej do rozłącznika 3LD3. Element montuje się czołowo, bez użycia narzędzi – wsuwany w dedykowane miejsce. Przed przystąpieniem do pracy upewnić się, że wszystkie styki główne są rozwarte, a obwód odcięty od sieci. Nie przekraczać parametrów znamionowych rozłącznika głównego.

FAQ

• Co oznacza “wyprzedzający” w kontekście zestyku neutralnego? Oznacza to, że przewód neutralny jest załączany jako pierwszy, a rozłączany jako ostatni względem styków fazowych. Takie rozwiązanie chroni przed pojawieniem się napięcia na neutralnym torze w czasie przełączania.
• Czy ten zestyk można zamontować w rozłączniku 3LD2 lub 3LD4? Produkt dedykowany jest wyłącznie do serii 3LD3. Do innych serii należy stosować odpowiednie akcesoria zgodne z danym modelem.
• Jaki stopień ochrony ma zestyk? Stopień ochrony wynika z obudowy rozłącznika głównego 3LD3, w którym jest montowany. Sam zestyk nie posiada osobnego stopnia IP – należy uwzględniać parametry całego urządzenia.
