Zestaw ze wskaźnikiem świetlnym Harmony XB4 | ZBZM156 Schneider Electric

Opis i Kluczowe Cechy

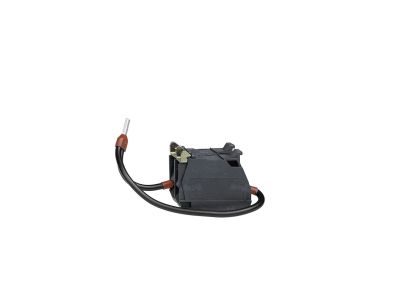

Schneider Electric Harmony XB4 ZBZM156 to podwójny zestaw świetlny ze zintegrowaną diodą LED, zasilany napięciem 48–230 V AC/DC. Dzięki uniwersalnemu zakresowi napięcia możliwe jest stosowanie w różnych instalacjach bez konieczności doboru oddzielnych modułów napięciowych. Kompatybilny z seriami Harmony XB4 i XB5, co zapewnia łatwą integrację z istniejącymi panelami sterowniczymi o otworach montażowych 22 mm.

• Zasilanie 48–230 V AC/DC: uniwersalny zakres napięcia umożliwia pracę w wielu standardowych obwodach sterowania bez ryzyka uszkodzenia przy wahaniach napięcia.
• Podwójny moduł świetlny: umożliwia szybką i łatwą wymianę oraz konfigurację jednostek sygnalizacyjnych do celów testów świetlnych, minimalizując przestoje.
• Stopień ochrony IP20: chroni przed przypadkowym kontaktem z częściami pod napięciem przy montażu w rozdzielnicy, zwiększając bezpieczeństwo operatora.
• Szeroki zakres temperatur –25°C do 70°C: gwarantuje niezawodną pracę w zróżnicowanych warunkach otoczenia, od mrozu do ciepła przemysłowego.
• Kompatybilność z otworami 22 mm: pasuje do standardowych paneli i obudów, co ułatwia modernizację i serwis.

Zgodność z Normami

Zestaw świetlny Harmony XB4 został zaprojektowany zgodnie z europejskimi standardami bezpieczeństwa i posiada certyfikat CE. Stopień ochrony IP20 spełnia wymagania dla aparatury montowanej w suchych pomieszczeniach i rozdzielnicach. (Brak konkretnych numerów norm w danych źródłowych, dlatego podano ogólne informacje).

Zastosowanie

Podwójny wskaźnik świetlny ZBZM156 jest przeznaczony do sygnalizacji stanu pracy maszyn i urządzeń w automatyce przemysłowej i budynkowej. Dzięki diodzie LED i szerokiemu zakresowi napięcia sprawdza się w wielu aplikacjach.

• Sygnalizacja zadziałania styczników, przekaźników lub wyłączników w szafach sterowniczych.
• Testowanie obwodów świetlnych – możliwość szybkiej weryfikacji poprawności działania lamp kontrolnych.
• Wizualna informacja o stanie procesu (np. praca/awaria) w panelach operatorskich maszyn.
• W systemach automatyki budynkowej jako wskaźnik załączenia oświetlenia lub innych obwodów.

Wskazówki Montażowe

Montaż powinien być przeprowadzany wyłącznie przez wykwalifikowany personel z uprawnieniami SEP. Przed rozpoczęciem prac bezwzględnie odłącz napięcie w całej instalacji. Moduł montuje się w standardowym otworze o średnicy 22 mm w płycie czołowej szafy lub pulpitu. Przewody podłączyć zgodnie z oznaczeniami, stosując narzędzia zalecane przez producenta. Dokręcić zaciski momentem zgodnym z dokumentacją producenta. Nie przekraczać zakresu temperatur pracy.

FAQ

• Czy wskaźnik świetlny ma wbudowany układ ograniczający prąd? Tak, moduł zawiera zintegrowaną diodę LED wraz z elementami ograniczającymi, co pozwala na bezpośrednie zasilanie napięciem 48–230 V AC/DC bez konieczności stosowania zewnętrznych rezystorów.
• Jaki jest stopień ochrony zestawu? Stopień ochrony wynosi IP20, co oznacza ochronę przed dotknięciem części pod napięciem palcem, ale nie przed wnikaniem wody. Produkt przeznaczony do montażu w suchych pomieszczeniach wewnątrz obudów.
• Czy moduł jest kompatybilny z przyciskami innych serii? Moduł ZBZM156 jest dedykowany do serii Harmony XB4 i XB5 (otwór 22 mm). Nie gwarantujemy kompatybilności z innymi seriami bez fizycznego sprawdzenia.
