Zestaw wyposażeniowy bez ramki i drzwi 4R/48M dostawy etapowe, Volta | VZ48NAV Hager

Opis i Kluczowe Cechy

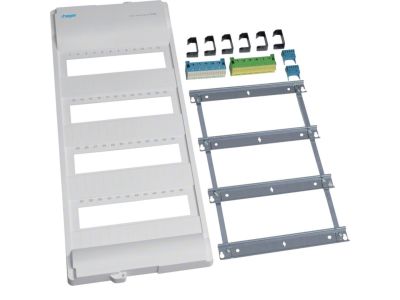

Zestaw wyposażeniowy Volta VZ48NAV to obudowa rozdzielnicy bez ramki i drzwi, przeznaczona do samodzielnego montażu i konfiguracji frontu. Oferuje przestrzeń na 48 modułów (4 rzędy), co umożliwia zabudowę szerokiej gamy aparatury modułowej w instalacjach wymagających elastyczności aranżacji. Konstrukcja pozwala na dostawy etapowe, ułatwiając logistykę na placu budowy.

• 48 modułów (4 rzędy): duża pojemność w kompaktowej obudowie – pozwala na rozmieszczenie wielu aparatów (wyłączników, styczników, przycisków) bez potrzeby stosowania dodatkowych szaf.
• Brak ramki i drzwi: pełna swoboda w doborze frontu – można zastosować dowolne drzwi i ramki producenta, dopasowując wygląd do wymagań projektu.
• Dostawy etapowe: opcja zamawiania w częściach – ułatwia zarządzanie budżetem i harmonogramem realizacji inwestycji.
• Konstrukcja pod szynę TH35: standardowe mocowanie aparatury modułowej – szybki i pewny montaż bez dodatkowych adapterów.
• Materiał obudowy o podwyższonej sztywności: stabilna konstrukcja gwarantująca trwałość i odporność na obciążenia mechaniczne podczas eksploatacji.

Zgodność z Normami

Zestaw wyposażeniowy Volta VZ48NAV został zaprojektowany zgodnie z obowiązującymi europejskimi normami dotyczącymi obudów elektrycznych. Posiada oznakowanie CE, potwierdzające spełnienie wymogów dyrektyw niskonapięciowej i kompatybilności elektromagnetycznej. Stosowany w rozdzielnicach budowanych zgodnie z wymaganiami norm serii PN-EN 61439.

Zastosowanie

Obudowa Volta VZ48NAV przeznaczona jest do budowy rozdzielnic głównych i podrozdzielnic w instalacjach mieszkaniowych, biurowych oraz przemysłowych. Doskonale sprawdza się jako korpus szafy sterowniczej w automatyce budynkowej.

• Montaż rozdzielnic w domach jednorodzinnych i lokalach użytkowych – zabudowa wyłączników różnicowoprądowych, nadprądowych i styczników.
• Tworzenie szaf sterowniczych w maszynach i liniach produkcyjnych – miejsce dla przekaźników, sterowników PLC i zasilaczy modułowych.
• Instalacje w obiektach użyteczności publicznej – systemy sygnalizacji, sterowania oświetleniem, zarządzania energią.
• Rozdzielnice w magazynach i halach przemysłowych – duża pojemność modułowa umożliwia integrację wielu obwodów.

Wskazówki Montażowe

Montaż zestawu wyposażeniowego Volta VZ48NAV oraz instalację aparatury wewnątrz może wykonywać wyłącznie personel z uprawnieniami SEP (do 1 kV). Przed rozpoczęciem prac bezwzględnie odłącz napięcie i upewnij się, że obwód jest pozbawiony potencjału. Obudowę mocuj do ściany lub konstrukcji za pomocą odpowiednich kotew (nie wchodzą w skład zestawu). Aparaturę montuj na szynie TH35 zgodnie z dokumentacją techniczną. Przekroje przewodów dobieraj do prądów znamionowych zabezpieczeń. Zachowaj odstępy izolacyjne i strefy ochronne. Wszelkie czynności wykonuj zgodnie z instrukcją producenta oraz obowiązującymi normami.

FAQ

• Czy zestaw zawiera ramkę i drzwi? Nie, obudowa Volta VZ48NAV dostarczana jest bez ramki i drzwi. Dzięki temu możesz samodzielnie dobrać front zgodny z wizją projektową i wymaganiami estetycznymi (np. ramka i drzwi z serii Volta).
• Czy obudowa jest przystosowana do montażu w warunkach wilgotnych? Producent nie podaje stopnia ochrony IP – obudowa przeznaczona jest do instalacji wewnątrz suchych pomieszczeń. W przypadku lokalizacji narażonych na wilgoć zalecamy stosowanie dodatkowej osłony lub wybranie wariantu z drzwiami uszczelnionymi.
• Jaka jest grubość blachy / materiał obudowy? Szczegółowa specyfikacja materiałowa nie została udostępniona w danych katalogowych. W celu uzyskania dokładnych parametrów (grubość, rodzaj stali) skontaktuj się z działem technicznym Volta lub sprawdź kartę katalogową produktu.
