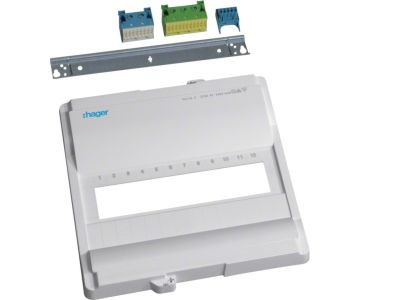

Zestaw wyposażeniowy bez ramki i drzwi 1R/12M dostawy etapowe, Volta | VZ12NAV Hager

Opis i Kluczowe Cechy

Zestaw wyposażeniowy Volta VZ12NAV to element montażowy przeznaczony do zabudowy w rozdzielnicach. Konstrukcja bez ramki i drzwi umożliwia elastyczne dopasowanie wykończenia do wymagań instalacji. Zestaw oferuje jeden rząd o szerokości 12 modułów (12M), co zapewnia kompaktową przestrzeń do montażu aparatury modułowej.

• 1 rząd, 12 modułów (12M): Pozwala na uporządkowane rozmieszczenie wyłączników, styczników i innych urządzeń w ograniczonej przestrzeni rozdzielnicy.
• Konstrukcja bez ramki i drzwi: Umożliwia swobodny wybór dodatkowych elementów wykończeniowych (ramki, drzwiczki) zgodnie z wymaganiami projektu.
• Dostawy etapowe: Produkt dostępny w systemie dostaw etapowych, co ułatwia planowanie i realizację większych inwestycji.
• Uniwersalność montażu: Przeznaczony do standardowych szyn TH35 (DIN), stosowanych w rozdzielnicach modułowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami oraz wymaganiami certyfikacji CE. Jako element konstrukcyjny rozdzielnic spełnia standardy DIN dotyczące kompatybilności wymiarowej i montażowej.

Zastosowanie

Zestaw wyposażeniowy VZ12NAV znajduje zastosowanie w instalacjach elektrycznych budynków mieszkalnych, biurowych i przemysłowych. Stanowi bazę do montażu aparatury modułowej.

• Budowa rozdzielnic głównych i podrozdzielnic w budynkach mieszkalnych.
• Instalacje w obiektach handlowych i użyteczności publicznej wymagające modularnego rozmieszczenia aparatury.
• Modernizacja i rozbudowa istniejących rozdzielnic dzięki możliwości dostaw etapowych.
• Systemy sterowania i automatyki budynkowej, gdzie potrzebny jest jeden rząd na 12 modułów.

Wskazówki Montażowe

Montaż zestawu wyposażeniowego oraz wszelkich prac w rozdzielnicy może być wykonywany wyłącznie przez osoby posiadające uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie w instalacji. Zestaw mocuje się na szynie TH35 (DIN) zgodnie z dokumentacją producenta. Przekroje przewodów przyłączeniowych należy dobrać do obciążenia prądowego projektowanej rozdzielnicy. W przypadku stosowania dodatkowych ramek lub drzwi – należy przestrzegać zaleceń producenta tych elementów.

FAQ

• Czy zestaw zawiera ramkę i drzwi? Nie, zestaw VZ12NAV dostarczany jest bez ramki i drzwi. Pozwala to na samodzielne dobranie odpowiedniego wykończenia (np. ramka z drzwiami pełnymi lub przezroczystymi) w zależności od potrzeb instalacji.
• Do jakich rozdzielnic pasuje ten zestaw? Zestaw jest przeznaczony do montażu w standardowych szafach i obudowach wyposażonych w szynę TH35 (DIN) o odpowiedniej wysokości. Wymiary zewnętrzne (szerokość, wysokość, głębokość) należy sprawdzić w dokumentacji technicznej producenta rozdzielnicy.
• Czy zestaw można rozbudować w przyszłości? Tak, dzięki dostępności w systemie dostaw etapowych oraz modularnej konstrukcji możliwe jest późniejsze dodanie kolejnych rzędów lub modułów przy użyciu kompatybilnych elementów Volta.
