Zestaw szyn łączeniowych 4-bieg. DMV250N, SETDMVS160N/250N DMV | 1314878 Eaton

Alternatywny kod produktu: SETDMVS160N/250N

Opis i Kluczowe Cechy

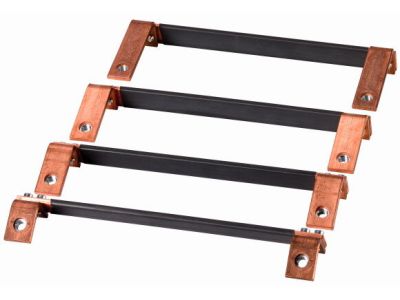

Zestaw szyn łączeniowych 4-bieg. DMV250N (symbol katalogowy 1314878) to kompletny zestaw przelotowy przeznaczony do mechanizmów przełączania DMVS 160N oraz DMV 250N. Dzięki czterobiegunowej konfiguracji umożliwia sprawne połączenie obwodów w rozdzielnicach i szafach sterowniczych, skracając czas instalacji i redukując liczbę połączeń.

• Przeznaczenie: Dedykowany do mechanizmów DMVS 160N i DMV 250N – gwarantowana kompatybilność i pewne dopasowanie.
• Konfiguracja 4-biegunowa przelotowa: Umożliwia jednoczesne połączenie czterech biegunów, upraszczając okablowanie i oszczędzając miejsce w rozdzielnicy.
• Typ zestawu: SETDMVS160N/250N – oznaczenie potwierdzające zgodność z konkretnymi modelami przełączników.
• Symbol katalogowy 1314878: Ułatwia identyfikację, zamówienie i zarządzanie magazynem.
• Solidne wykonanie: Zestaw zaprojektowany z myślą o długotrwałej, niezawodnej pracy w standardowych warunkach przemysłowych i budynkowych.

Zgodność z Normami

Produkt został zaprojektowany zgodnie z obowiązującymi europejskimi normami bezpieczeństwa i posiada certyfikację CE. Zaleca się stosowanie zgodne z dokumentacją techniczną producenta oraz przepisami krajowymi (np. w Polsce – normy PN-HD).

Zastosowanie

Zestaw szyn łączeniowych DMV250N znajduje zastosowanie przede wszystkim w rozdzielnicach niskiego napięcia, gdzie wymagane jest niezawodne rozprowadzenie zasilania z przełączników głównych do obwodów odbiorczych.

• Łączenie wyjść przełączników DMVS 160N / DMV 250N z szynami zbiorczymi w rozdzielnicach głównych i podrozdzielnicach.
• Dystrybucja napięcia w szafach sterowniczych w aplikacjach przemysłowych (maszyny, linie produkcyjne).
• Tworzenie punktów odgałęźnych w instalacjach budynkowych (hale, magazyny, budynki komercyjne).
• Modernizacja istniejących rozdzielnic – łatwa wymiana lub rozbudowa systemu szyn łączeniowych.

Wskazówki Montażowe

Montaż zestawu szyn łączeniowych może być wykonywany wyłącznie przez osoby posiadające odpowiednie uprawnienia SEP. Przed rozpoczęciem prac należy bezwzględnie odłączyć napięcie i zabezpieczyć przed przypadkowym załączeniem. Szynę montuje się na standardowej szynie DIN TH35 (35 mm). Przekrój przewodów łączeniowych oraz momenty dokręcania śrub należy dobrać zgodnie z dokumentacją techniczną producenta i obowiązującymi normami. Po zakończeniu instalacji zaleca się sprawdzenie poprawności połączeń i wykonanie pomiarów kontrolnych.

FAQ

• Czy zestaw pasuje do innych modeli przełączników niż wymienione? Zestaw jest dedykowany wyłącznie do mechanizmów DMVS 160N i DMV 250N. Kompatybilność z innymi urządzeniami nie jest gwarantowana przez producenta.
• Czy szyny są izolowane? Producent nie podał szczegółowych informacji na temat izolacji. Zalecamy zapoznanie się z dokumentacją techniczną zestawu lub kontakt z dostawcą w celu uzyskania dodatkowych danych.
• Jaka jest maksymalna obciążalność prądowa zestawu? W dostępnych danych nie podano parametrów prądowych. Dobór szyn łączeniowych powinien być zgodny z projektem instalacji, biorąc pod uwagę spodziewane obciążenie i przekrój przewodów.
