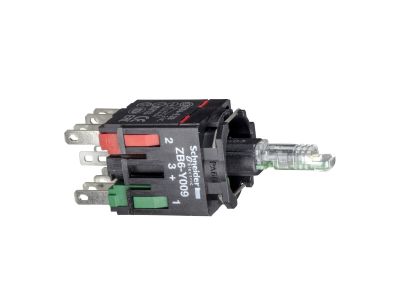

Zestaw świetlny zielony, z LED, 1NO+1NC, 12..24V Harmony XB6 | ZB6ZB35B Schneider Electric

Opis i Kluczowe Cechy

Zestaw świetlny zielony z diodą LED, model ZB6ZB35B z serii Harmony XB6 firmy Schneider Electric, to kompletny moduł sygnalizacyjny wyposażony w zestyk pomocniczy 1NO+1NC. Przeznaczony do pracy przy napięciu zasilania LED 12–24 V AC/DC, zapewnia wyraźną sygnalizację wizualną i jednoczesną możliwość sterowania w układach automatyki budynkowej i przemysłowej.

• Zielona dioda LED (12–24 V AC/DC): Niski pobór energii przy wysokiej widoczności – idealna do długotrwałej sygnalizacji stanu urządzenia bez ryzyka przegrzania.
• Styki pomocnicze 1NO+1NC: Umożliwiają oddzielne przesyłanie sygnału sterującego i sygnalizacyjnego, co upraszcza okablowanie i zwiększa funkcjonalność przycisku.
• Szeroki zakres napięcia LED: 12–24 V AC/DC pozwala na bezpośrednie podłączenie do typowych układów sterowniczych bez dodatkowego zasilacza.
• Kompaktowa konstrukcja: Łatwy montaż w ograniczonej przestrzeni panelu operatorskiego lub szafy sterowniczej.
• Seria Harmony XB6: Sprawdzona niezawodność i zgodność z akcesoriami Schneider Electric – gwarancja łatwej rozbudowy systemu.

Zgodność z Normami

Produkt jest zgodny z wymaganiami dyrektyw Unii Europejskiej i posiada oznaczenie CE. Zaprojektowany zgodnie z obowiązującymi normami bezpieczeństwa dla aparatury łączeniowej, stosowanej w suchych pomieszczeniach wewnętrznych.

Zastosowanie

Zestaw świetlny ZB6ZB35B doskonale sprawdza się w układach wymagających jednoczesnej sygnalizacji wizualnej i sterowania impulsowego. Może być używany jako element przycisków sterowniczych lub lampek sygnalizacyjnych w różnych scenariuszach automatyki.

• Sygnalizacja bieżącego stanu pracy silników, pomp, wentylatorów lub taśmociągów.
• Impulsowe sterowanie stycznikami, przekaźnikami lub wejściami PLC z potwierdzeniem wizualnym.
• Informacja o awarii lub trybie ręcznym w szafach sterowniczych i pulpitach operatorskich.
• Element paneli HMI w automatyce budynkowej (bramy, oświetlenie, klimatyzacja).

Wskazówki Montażowe

Montaż i podłączenie mogą być wykonywane wyłącznie przez wykwalifikowany personel z uprawnieniami SEP, po uprzednim odłączeniu napięcia. Urządzenie przeznaczone jest do instalacji na powierzchni panelu lub w obudowie z zachowaniem odpowiedniej szczelności. Przekrój przewodów dobrać do spodziewanego obciążenia styków. Wszelkie czynności wykonywać zgodnie z dokumentacją techniczną producenta.

FAQ

• Jakie jest napięcie zasilania diody LED? Dioda LED w zestawie jest przystosowana do napięcia 12–24 V AC/DC. Nie wymaga dodatkowego opornika – napięcie należy dobrać do dostępnego źródła sterowania.
• Jaki stopień ochrony ma zestaw świetlny? W danych katalogowych producenta nie podano konkretnej wartości IP. Standardowo stosuje się go wewnątrz suchych szaf sterowniczych o ochronie obudowy co najmniej IP54. Montaż w innych warunkach należy uzgodnić z producentem.
• Jak działa zestyk 1NO+1NC? 1NO (normalnie otwarty) zwierany jest po zaświeceniu diody lub naciśnięciu przycisku (w zależności od konfiguracji). 1NC (normalnie zamknięty) rozłącza się w tym samym momencie. Umożliwia to realizację sygnalizacji i jednoczesne wysłanie sygnału sterującego do odbiornika.
